給你的示波器裝上翅膀——SDS1000X-E系列超級熒光示波器特色功能之WiFi&Web控制
發布時間：
2020-05-14
瀏覽次數：
4454
次
物物聯網已是這個時代的趨勢，21世紀信息化的快速發展為我們的生活提供著無數的便利...

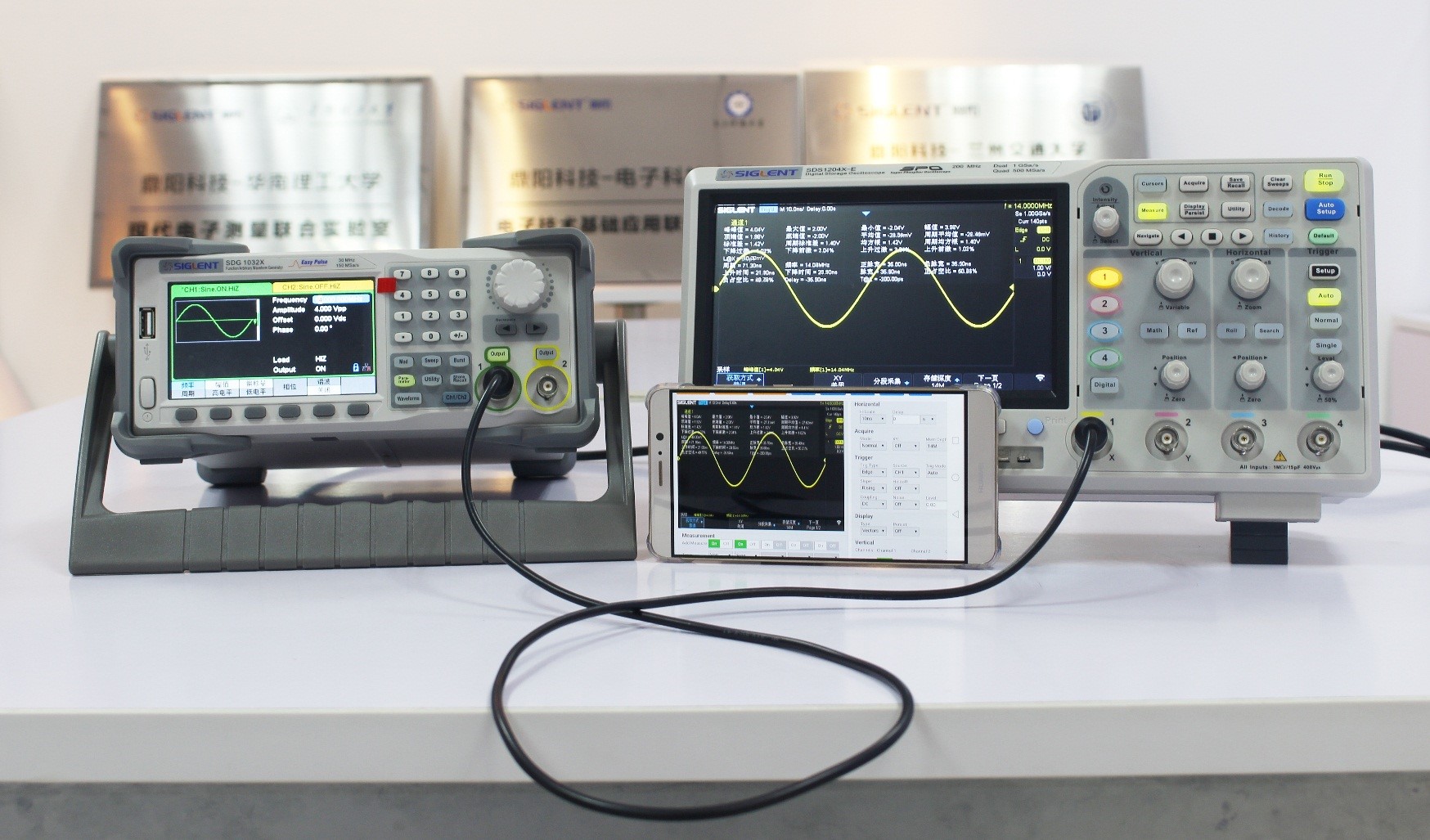

物聯網已是這個時代的趨勢，21世紀信息化的快速發展為我們的生活提供著無數的便利。工程師的法寶——示波器如今也趕上了潮流，鼎陽SDS1000X-E四通道超級熒光示波器的WiFi選件和通過Web網頁進行遠程控制的功能，可以充分滿足工程師們在不同環境下的測試需求。
示波器也能連WiFi？新潮！
WiFi的普及加快了互聯網風靡的速度，而在實驗室內，示波器支持WiFi連接，在提供了新的一種連接方式的同時，也減少了實驗臺線纜擺放，還工程師一個簡潔整齊的桌面。鼎陽SDS1000X-E四通道超級熒光示波器接入WiFi的具體操作如下：

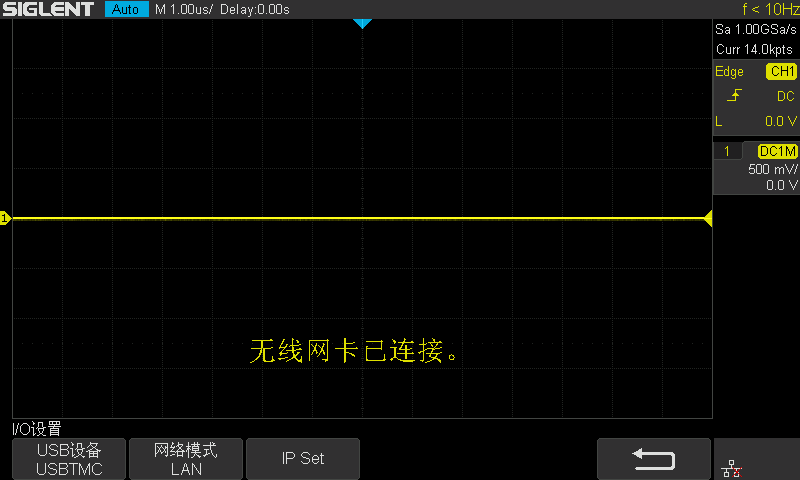

1將無線網卡接入示波器USB Host端口。
2在前面板菜單控制區按下Utility 鍵打開輔助功能菜單。
3在輔助功能菜單下，按接口設置軟鍵進入I/O設置功能菜單。

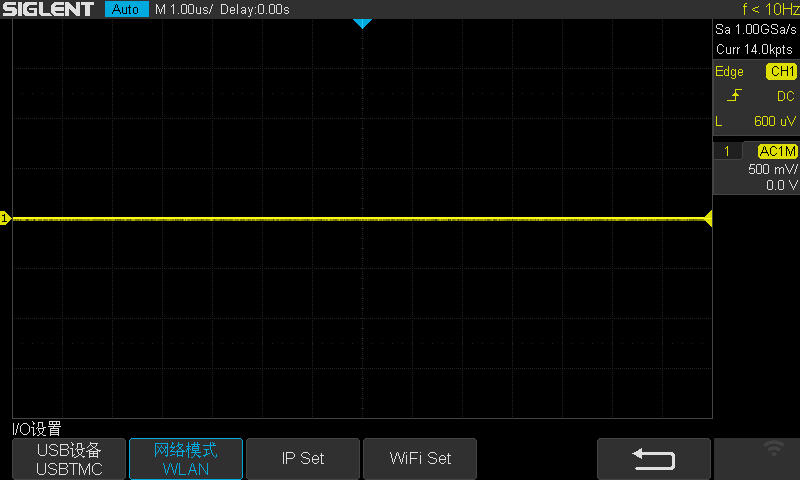

4在I/O設置功能菜單下，按網絡模式軟鍵選擇WLAN。

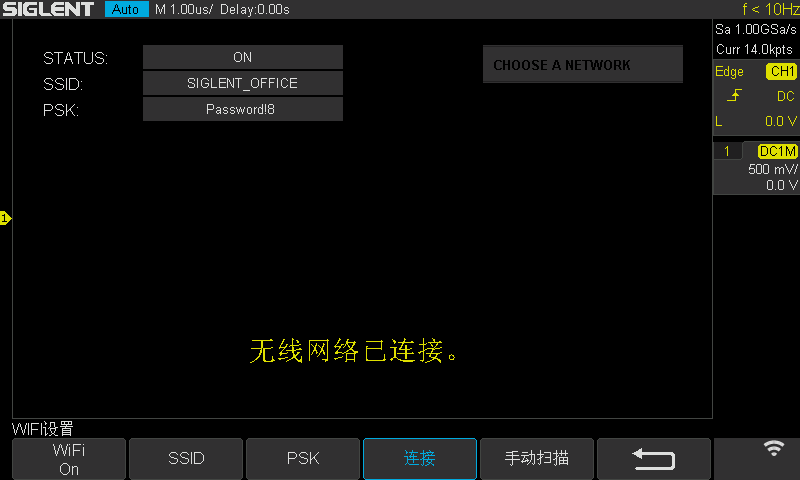

5按下WiFiSet進入如下圖所示的WIFI設置界面：
6按下WiFi軟鍵，選擇開啟。并填寫SSID（所連WiFi名稱），PSK（密碼），按下連接軟鍵。連接OK后右下角WiFi標志由灰色變?yōu)榘咨?br />
支持Web端直接控制示波器！遠離安裝軟件的繁瑣
SDS1000X-E四通道系列內嵌Web Server, 我們僅需在在瀏覽器地址欄輸入示波器IP地址，即可輕松訪問并控制示波器。PS：默認的用戶名為admin，密碼為空。
1在前面板菜單控制區按下Utility 鍵打開輔助功能菜單。

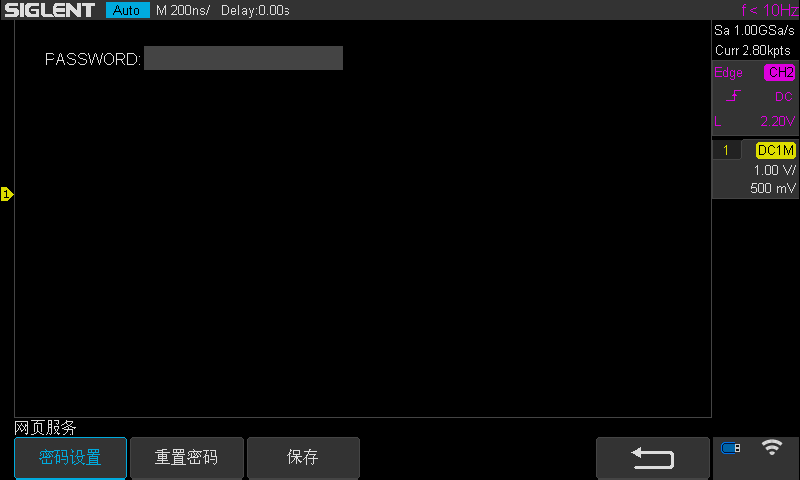

2在輔助功能的第四頁，按下網頁服務軟鍵，界面如下圖所示?？稍诖颂幵O置密碼。（使用Web端控制時需輸入此時設置的密碼）
3Utility-接口設置-IP Set，查看示波器IP地址，在瀏覽器輸入該IP地址，即可成功進入Web端控制示波器界面。

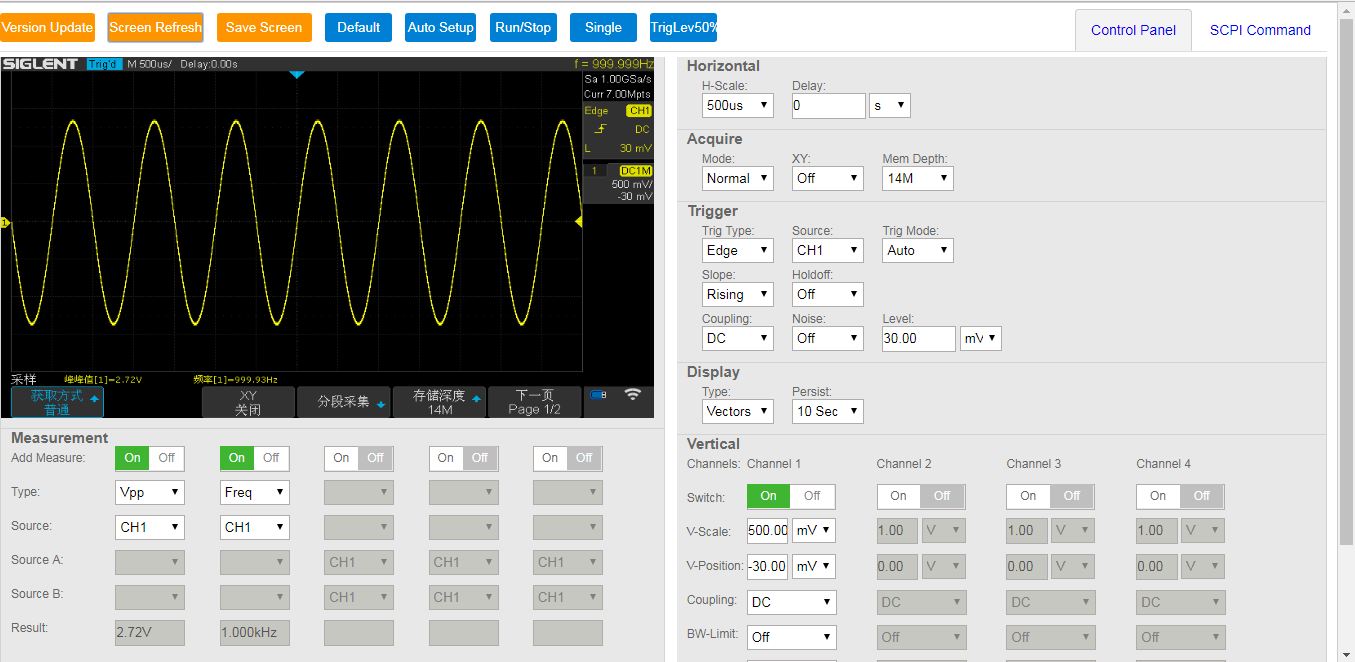

測量功能，觸發選擇，水平/垂直檔位調節……一些示波器常用的功能鍵都集成在這個界面上，顯示在用戶所使用的移動端上。
SDS1000X-E四通道選配的這兩個功能既人性化又新潮，讓我們工程師也時髦一把。只要示波器接入了網絡，擁有了一個固定的IP地址，我們就可以隨時隨地地控制示波器！該功能非常適合要在高壓、高溫等特殊測試環境下的進行測試的工程師使用。而且一旦您在使用我們產品的過程中遇到問題，您可以提供給我們所使用的示波器IP地址，我們的技術支持工程師就可以立即通過互聯網遠程訪問儀器，實時地解決您遇到的問題！使售后更及時，更便捷，從而最大限度地節省您的時間，提高您的工作效率!
