在很多應用場合需要4通道以上的示波器，但是市面上極大部分示波器最多只有四通道，而且沒有外部輸入的同步時鐘接口。那有什么快捷的方法獲得更多通道功能的示波器?
在很多應用場合需要4通道以上的數字示波器，但是市面上極大部分示波器最多只有四通道，而且沒有外部輸入的同步時鐘接口。那有什么快捷的方法獲得更多通道功能的示波器?
最簡便的方法是:將兩臺數字示波器的輔助輸入信號作為觸發源，同時連接到相同的輸入信號，每臺數字示波器的另外四個通道都分別連接到不同的待測信號，這樣兩臺示波器就近似于等效的“8通道”示波器。連接示意圖如圖1所示。

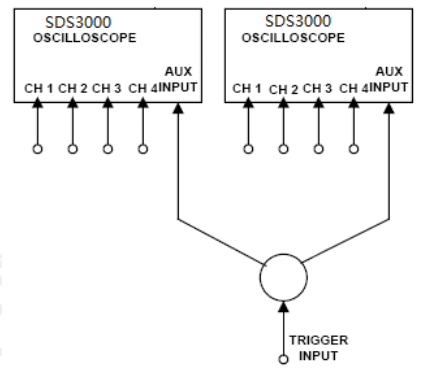

圖1 兩臺示波器連接為近似8通道示波器
有些示波器沒有輔助輸入通道，或者使用輔助輸入通道不方便(輔助輸入通道在示波器屏幕上沒有顯示)，那么可以使用示波器的某個通道作為觸發源，譬如兩臺示波器都用通道4作為觸發源，那么兩臺示波器就可以同步成近似7通道示波器，連接示意如圖2所示。

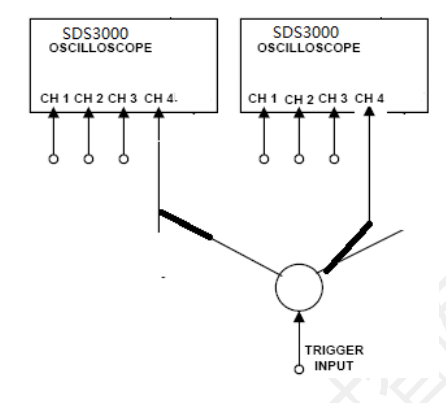

圖2 兩臺數字示波器同步為近似7通道示波器
上述同步方式是基于在相同的觸發源，相同的時刻觸發相同的信號，兩臺示波器是獨立的時鐘采樣系統，因此理論上存在一定的延遲。 如果使用可以采用外部時鐘源的示波器，那么將兩臺示波器的時鐘連接到相同的外部時鐘，可以獲得同步精度更高的8通道數字示波器。連接示意如圖3所示。

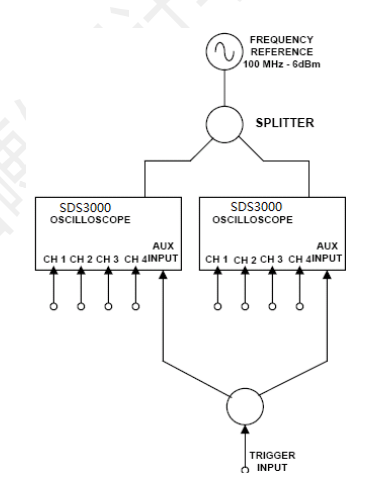

圖3 使用外部時鐘同步產生8通道示波器
問題在于這種更高同步精度的方式需要高穩定度的時鐘和高精度的功分器，使用起來不是很便捷。而使用前面的那種僅僅通過觸發來同步的方式，不同示波器測量相同信號的延遲是多少呢? 我們用下面這個實驗來驗證。 實驗證實，兩臺鼎陽科技的智能示波器SDS3000使用相同觸發源方式同步產生7通道示波器，同步示波器通道之間的延遲平均值只有50ps左右。這對于ns級的時序測量是完全可以接受的。
SDS3000系列超級熒光示波器，最大帶寬為1GHz，采樣率4GSa/s，采用創新 的SPO技術，支持高刷新、256級波形輝度等級及色溫顯示、數字觸發和深存儲特性;采用Windows操作系統和10.1英寸觸摸屏;支持豐富的智能觸發、串行協議觸發和解碼;支持歷史采集(History)、順序采集(Sequence)和波形搜索(WaveScan);具備豐富的測量和數學運算功能;支持16路數字通道;集成25MHz DDS信號發生器。是一款性能先進的高端數字示波器。
測試方法如下：輸入具有快速上升沿的脈沖信號，通過功分器把信號輸入到示波器的各通道。其中兩臺數字示波器對應的CH1~CH4通道信號均來自同一個功分器。圖1為功分器連接兩臺SDS3000示波器的模型：

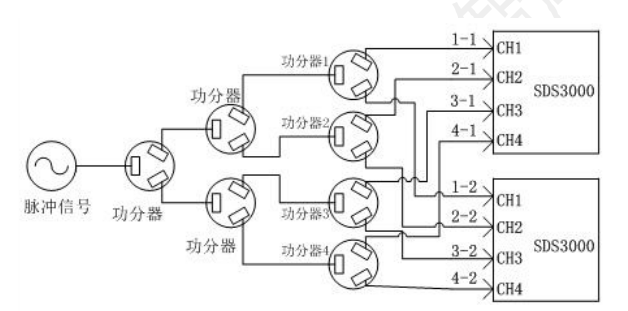

圖 1 功分器連接示波器示意圖
圖中脈沖信號為1KHz、5VPP，正脈寬為50us，上升時間為8.4ns。信號從第一級功分器到示波器各通道所經過的同軸電纜均等長。這樣就保證了進入示波器的信號是無延遲的。兩臺型號相同的示波器且觸發源均設置為CH1，因此當脈沖信號發出后，兩臺數字示波器也應該同時觸發。我們使用了三個功分器測試兩臺示波器前兩個通道的偏差情況。圖2為功分器與示波器的實物連接圖。

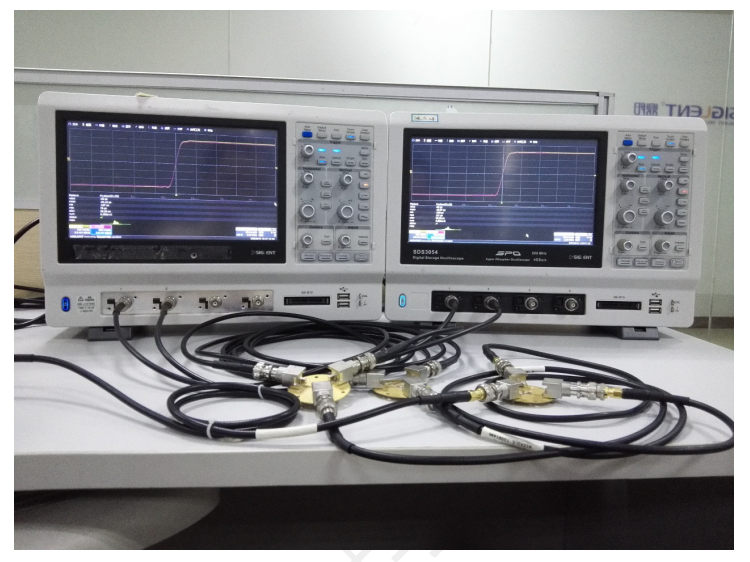

圖4 二級功分器連接數字示波器
圖中數字示波器設置如下：所有通道阻抗均設置為50歐，觸發源為CH1，測量參數選擇Skew(C1,C2)同時開啟統計和直方圖功能。測量結果如圖3、圖4所示：

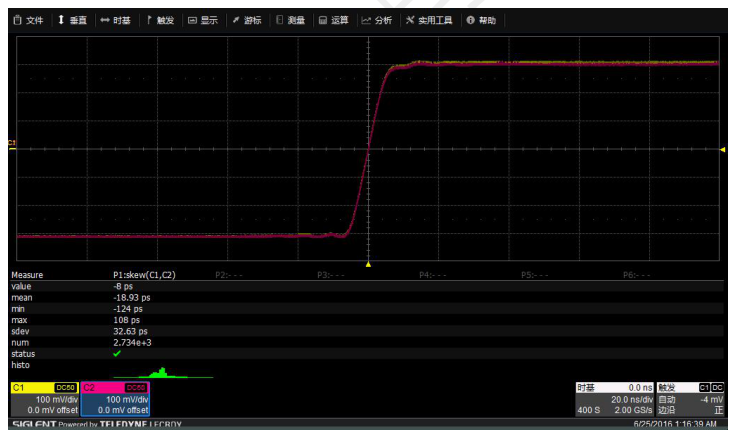

圖 5 示波器1測量結果

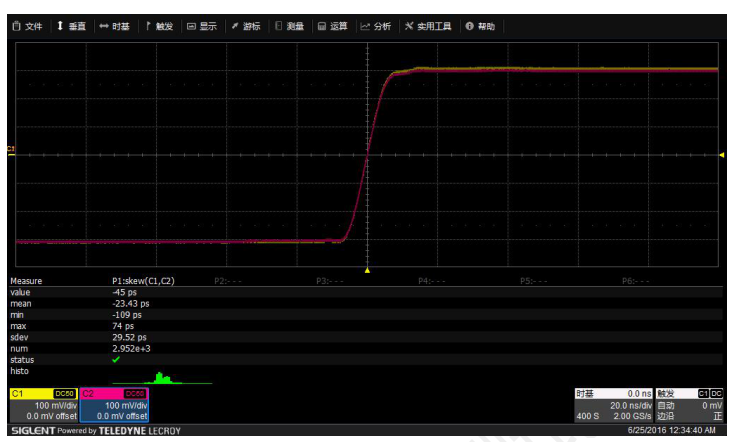

圖 5 示波器2測量結果
從圖5、圖6的多次平均的測試結果來看，兩臺數字示波器的測試結果均在50ps內。50ps已經在示波器通道間偏差的規格范圍內。因此從結果來看，兩臺示波器的延遲非常小，達到可以忽略的程度。
