之前，已經和大家分享過波形捕獲率(I)的內容，如果還沒有看的，請點擊閱讀之前的這篇：關于示波器的波形捕獲率(I)。
之前，已經和大家分享過波形捕獲率(I)的內容，如果還沒有看的，請點擊閱讀之前的這篇：關于數字示波器的波形捕獲率(I)。
3、“純像素”形式的波形刷新率的技術實現—DPX的天生局限性
上文提到，最早將波形捕獲率捧到天上的是T公司，它將具有快速捕獲功能的示波器稱為第三代數字示波器，專門在產品命名中稱之為DPO示波器。 這種示波器的特征是在面板上有一個大的軟皮按鈕：DPX。
DPX的捕獲技術實現原理如圖5所示。 輸入信號經過放大器和ADC之后沒有經過采集存儲器，更沒有經過任何計算單元就直接送入一個專門的DPX芯片，然后送到顯示處理單元，顯示出類似于模擬示波器顯示效果的快刷新的圖像。啟動數字示波器面板上的按鈕，示波器就強制信號流經過DPX芯片送顯示，否則，正常情況下信號流經過放大器和ADC之后經過采集存儲器，再經過計算/顯示處理單元送顯示。圖5中沒有畫出A/D之后的“開關”切換路徑。 不過，除了T公司的銷售人員在演示DPO示波器是多么地“快”，用戶買料示波器之后一般并不啟動那個DPX按鈕!

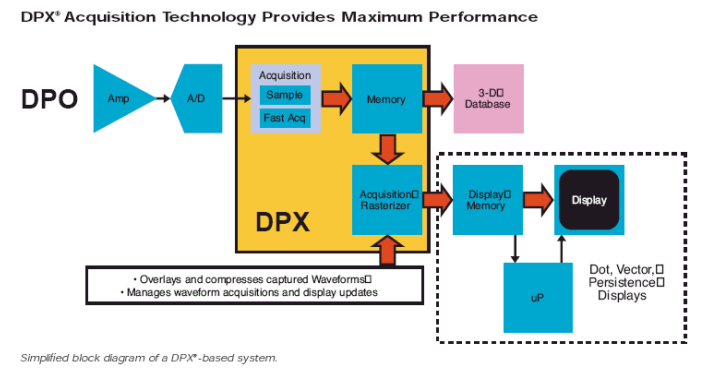

圖5 DPX技術實現原理
直接送到DPX芯片的數據流以“純像素”的方式顯示出來，節省了ADC數據傳輸?shù)讲杉鎯ζ鞯臅r間，節省了測量運算的時間，肉眼看到的是像素波形就刷新得很快。但是，這些波形是不能被測量、被分析的。這是DPX被競爭對手攻擊得比較厲害的不足。
早期T公司比較老實，在DPX啟動時，無法打開測量功能，在用戶點擊測量時，會提示說當前測量功能不能用，但因為對手老攻擊在DPX模式下不能測量，后來T公司就允許用戶在DPX模式下打開測量功能，但測量的結果是“莫名其妙”的，不是屏幕上的波形對應的結果。 這很令人匪夷所思：為什么一個曾經著名的公司后來變得那么地墮落?
4、當前數字示波器的波形捕獲率指標為何集體“攀升”了?
突然有一天另外一家也很著名的A公司也開始大肆地鼓吹波形捕獲率，他們?yōu)榇伺谥频囊黄恼略跇I(yè)內流傳很廣。這篇Marketing杰作直接將波形捕獲率送到了“第四大指標”的神壇。但這個指標只是針對中低端示波器才那么地優異，A公司的高端示波器，包括所有三大示波器公司的高端示波器的波形捕獲率指標都很差。
現在的波形捕獲率的實現方式完全不同于DPX了?，F(xiàn)在T公司和A公司還有國產示波器的中低端示波器的數據處理架構和高端示波器是不一樣的，前者是嵌入式數據處理系統，后者是基于PC架構的。先說說后者的波形捕獲率為什快不起來。
基于PC架構的示波器是是用四根PCI-Express 線纜將采集存儲器的數據傳輸?shù)絇C中，這個PC的速度再怎么快也沒有用，因為PCI-Express線纜傳輸?shù)乃俣戎挥心敲纯欤?002年的PCI-Express 1.0，傳輸速度只有2.5Gbps，后來的PCI-Express 2.0，速度達到了5Gbps，但畢竟只有5Gbps!—— 高端示波器的采樣率動輒20GS/s，這和5Gbps的傳輸速率之間是什么關系?
20GS/s得采樣率，就是每秒采樣20G個采樣點，而每個采樣點是8個0和1組成，如果ADC的輸出數據按串行的方式來傳輸?shù)脑?，串行?shù)據速率達到160Gbps，即每秒傳輸160G個0和，160Gbps是5Gbps的32倍，這就必然帶來死區,不管后端的PC平臺是普通的筆記本電腦還是銀河超級計算機。 為此，我喜歡采用的一個比方是:PC計算平臺就如超級工廠Foxconn，負責“來料加工”，但是所有加工的物料都必須經過唯一的“梅觀高速”來傳輸，加工能力就受限于“梅觀高速”的物流了。高端示波器的數據處理架構就受限于數據傳輸。
當前的所有國產示波器和國外的低端示波器的數據處理架構都換了個玩法。雖然每家都用Marketing的方式命名一個技術平臺，但實質上都是一樣的。圖6和圖7所示說明了鼎陽科技命名為“SPO”的技術平臺，這個SPO引擎可以說明這種數據處理架構的優越性。
在當前的嵌入式數字示波器數據處理架構中，DDR代替了傳統的專用的采集存儲器，DDR并行地存入ADC采集的數據;數字觸發系統代替了傳統的模擬觸發;FPGA并行處理ADC的數據，快速完成顯示和測量計算。也因此，我們說，DDR技術的發展和FPGA運算能力的增加使得這種數據處理架構成為嵌入式示波器的必然選擇。 在這種架構中，CPU仍然存在，但主要是主控以及部分的測量、運算，CPU通道的處理不影響波形的采集，處理和顯示。 使用成本不高的FPGA就可以實現100萬次/秒的波形捕獲率，不計成本的FPGA可以將波形捕獲率提高到200萬次/秒、300萬次/秒;如果將FPGA中和顯示算法相關的運算通過專用的芯片來實現，波形捕獲率將進一步提高到400萬次/秒，甚至更高。
因為上面這種數據處理技術在示波器中的普及，隨著FPGA成本的降低和波形捕獲率指標繼續全速盡情地炒作下去，數字示波器廠商在定義自己新一代示波器產品時，會越來越將更多的FPGA資源分配給加大波形捕獲率，或者優化FPGA的算法不斷獲得更高的波形捕獲率，或者犧牲示波器的利潤率，加大FPGA成本搞出更吸引眼球的波形捕獲率指標 。 但這種技術路線發展到一定的時候，幾乎沒有死區時間的示波器將會出現，那將是真正有意義的查找異常信號的示波器。

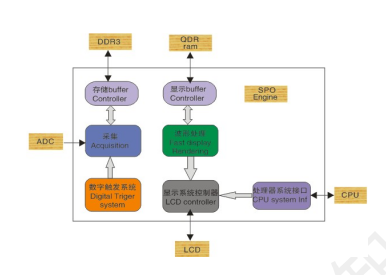

圖6 鼎陽科技SPO技術平臺

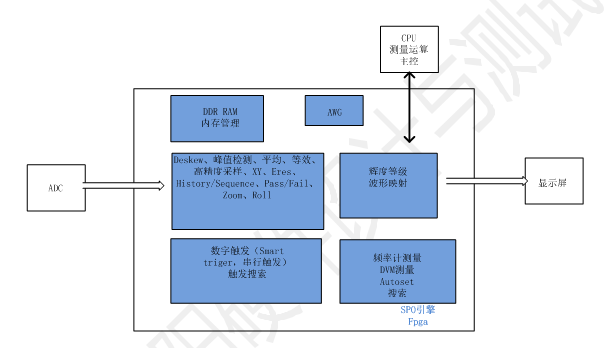

圖7 鼎陽科技SPO引擎
5、如何利用“數字化、具體化和打比方”的技巧強調波形捕獲率的好處?
波形捕獲率對用戶到底有什么好處呢? 波形捕獲率越高，表示數字示波器捕獲到異常信號的概率越高。這里我們舉一個具體的例子。
假設信號每秒出現10次異常，示波器的采集時間為100ns，用每秒100次的波形捕獲率，就需要19個小時11分鐘08秒才能找到異常信號。用每秒10000次的波形捕獲率，需要11分鐘31秒。11分鐘對于我們使用示波器來說，是太長的等待。 如果我們有每秒100萬次的波形捕獲率，則只要7秒的時間。
可以通過一個比方來理解捕獲率和死區時間的概念：用戶的信號如長江之水川流不息，示波器捕獲信號的過程就如從長江之水中舀一瓢離岸進行分析，然后再等待固定的時間間隔 去舀下一瓢水。“滄海之水，取一瓢飲之”。兩次舀水之間有極大量的長江之水已一去不復返了。 兩次舀水之間的時間就是“死區時間”。 從長江中舀水的速度就相當于示波器的捕獲率。 假設水中偶爾游過一尾金魚，能不能被舀到岸上來呢? 這就和您從江水中舀水的速度成正比，舀水的速度越快，就越容易舀到金魚。 傳統的示波器波形捕獲率只有幾百次每秒,就相當于人工的方式從江里舀水。 SDS3000示波器波形捕獲率達到100萬次每秒，就相當于我們有了電動水泵，完全不同于傳統的方法從江里抽水，找到金魚的概率大大增加。
還可以具體計算一下波形捕獲率和死區之間的關系：
假設示波器的最大波形捕獲率為100萬次/秒，當前示波器捕獲的波形長度為 400ns，那么當前示波器的死區時間為多少? 答案是 1s-1000000*400ns=0.6秒，就是說死區時間占了60%，但如果波形捕獲率為10萬次/秒，那么死區時間為96%,如果波形捕獲率為1萬次/秒，死區時間為99.6%。 可以看出，波形捕獲率越大，死區時間越小。
如果某公司的示波器波形捕獲率指標處于優勢地位，銷售培訓中培訓師就會寫下上面這段文字，打印出來發給每位銷售人員，要求他們“背”下來。 這種利用“數字化、具體化和打比方”的技巧表達出波形捕獲率越大越好，具有正當?shù)膶I(yè)的“忽悠”效果。
6、如何利用“數字化、具體化和打比方”的技巧表達波形捕獲率的“無力”?
即使你有一個電動水泵，你能在極速而下的瀑布口逮到一年才游過來一條的“世紀金魚”嗎? 瀑布口的水流速度太快，遠遠快于電動水泵的速度，世界上速度最快的電動水泵和瀑布口的水流速度相比，簡直是“小巫見大巫”。 具體類比到波形捕獲率和數據速率的數據，波形捕獲率猶如電動水泵的速率，假如是10萬次/秒，也就是100K/s的速度，而數據速率，現在的高速信號動不動就是上GHz，就拿一個200MHz的時鐘信號來說，其速率也遠遠高于100K/s了。這樣200MHz的時鐘信號，如果每5秒有一個異常信號(如毛刺信號)到來，也就是每10億個邊沿中有一個邊沿是毛刺，這些邊沿只有極少部分有機會在示波器的屏幕上出現，其他的都落在了死區里。使用10萬次/秒的波形捕獲率的示波器，從概率上來說大約需要多長時間才能找到200MHz時鐘里每5秒才出現的一次異常信號? 2.8個小時!
上述這個例子很能說明波形捕獲率在實際中的“無力”! 如果某公司的數字示波器波形捕獲率指標處于劣勢，就請記住這個例子。
上一次發生在中國的日全食是2009年7月22日，而下一次將在2034年3月20日發生在西藏北部的山區，但基本是無人區。 如何才能逮到瀑布口偶爾流過的一條“世紀金魚”?這個難度就如發生一次日全食。 不是電動水泵不夠快，但在固定的那個瀑布口按固定的速率逮住那么偶爾才來一次的“世紀金魚”，就如快速轉動的太陽、地球和月亮三點連在一線的概率。 實在是小概率事件! 更有效的辦法恐怕還是要靠觸發!
因此，總結一個應該記住的常識是：捕獲異常信號的能力和示波器的波形捕獲率成正比，和異常信號的出現概率及信號的邊沿速率(頻率)成反比。只強調成正比的波形捕獲率，而刻意忽略異常信號的概率和信號的頻率，其實是在制造概念的“忽悠”。由于信號頻率往往遠遠大于波形捕獲率，而幾秒鐘甚至幾分鐘才出現一次異常信號，這種概率相對于信號的速率來說就如一年才出現一次的“世紀金魚”。 就是這么簡單的道理，由于信息不對稱，示波器的用戶沒有了解到波形捕獲率背后這簡單的常識而被誤導。
參考文獻：
[1] 關于示波器的存儲幅度，汪進進，鼎陽硬件設計與測試智庫
