SPS6000X 系列寬范圍可編程直流開關電源
主要特性
- 額定輸出功率:1500W
- 定功率輸出,滿足電壓、電流寬范圍輸出
- CV,CC 優先模式選擇,更好地保護待測物
- 快速輸出響應時間<5ms
- 配置 USB,LAN 標準通信接口,選配 USB-GPIB 模塊
- 44mm 高度(1U)標準機架尺寸外形,3.12英寸OLED顯示屏
×
SPS6000X 系列寬范圍可編程直流開關電源

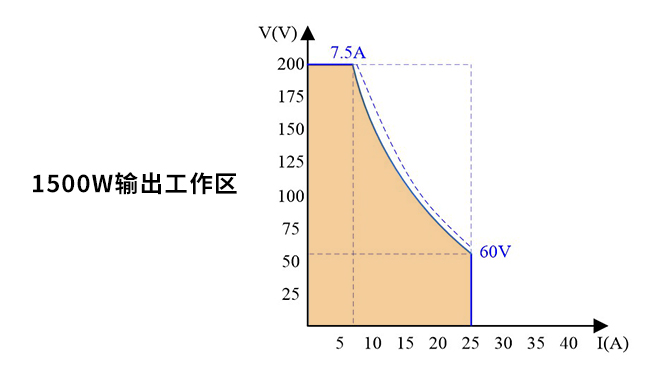

寬范圍輸入輸出
在限定輸出功率條件下,電壓電流量程自動切換,能在一臺電源上實現多種電壓和電流的組合輸出。如右圖所示,兩臺傳統的矩形輸出電源才能實現和電壓電流輸出組合,而一臺即可滿足,并且還可多實現弧線區域的參數輸出。對比傳統的矩形輸出范圍,電源提供了更寬的電壓電流輸出范圍,極大的提高了電源的利用率。
寬范圍輸入輸出
在限定輸出功率條件下,電壓電流量程自動切換,能在一臺電源上實現多種電壓和電流的組合輸出。如右圖所示,兩臺傳統的矩形輸出電源才能實現和電壓電流輸出組合,而一臺即可滿足,并且還可多實現弧線區域的參數輸出。對比傳統的矩形輸出范圍,電源提供了更寬的電壓電流輸出范圍,極大的提高了電源的利用率。

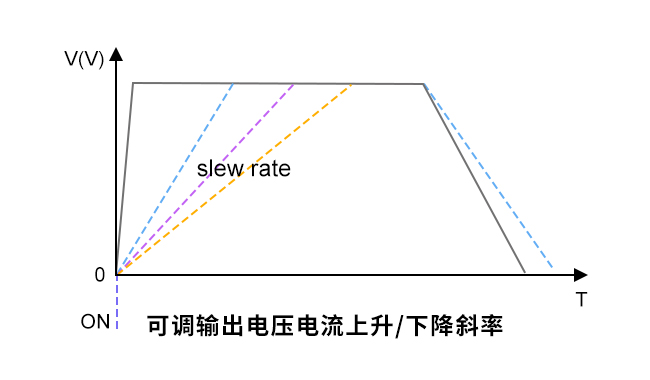

輸出電壓、電流上升/下降斜率可調
SPS6000X 電源支持自定義設置電壓/ 電流的上升/ 下降斜率,可以在電壓/電流變化過程中驗證待測物的性能。電壓的上升下降斜率范圍為0.001~4V/ms,電流的上升下降斜率范圍為0.001~2.4A/ms。此功能在特殊應用場合可有效避免浪涌電流對DUT的破壞,比如像電容器強電流吸收器件的測試。降低浪涌電流對被測負載的危害。
輸出電壓、電流上升/下降斜率可調
SPS6000X 電源支持自定義設置電壓/ 電流的上升/ 下降斜率,可以在電壓/電流變化過程中驗證待測物的性能。電壓的上升下降斜率范圍為0.001~4V/ms,電流的上升下降斜率范圍為0.001~2.4A/ms。此功能在特殊應用場合可有效避免浪涌電流對DUT的破壞,比如像電容器強電流吸收器件的測試。降低浪涌電流對被測負載的危害。

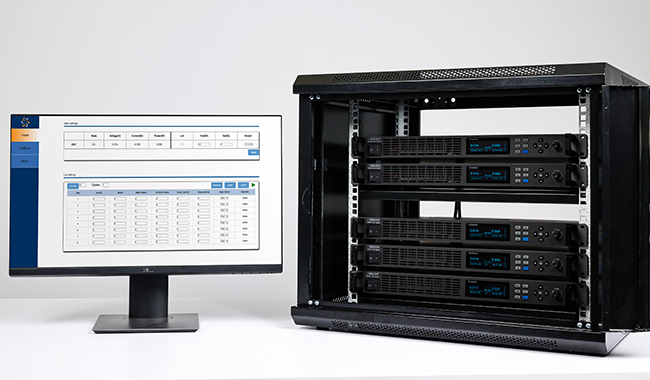

高效便捷的遠程控制
SPS6000X具備USB,LAN通信接口,并可選配USB-GPIB模塊。通過內嵌的Web Server功能,無需安裝繁雜的驅動軟件和上位機軟件即可通過瀏覽器對儀器進行遠程控制,可更方便地滿足高壓、高溫等特殊環境的應用需求。
用戶還可將多種類型的文件保存至內外部存儲器中,在需要時進行讀取調用,這都源自于SPS6000X現代化的設計語言,讓電源產品實用性達到新高度。
用戶還可將多種類型的文件保存至內外部存儲器中,在需要時進行讀取調用,這都源自于SPS6000X現代化的設計語言,讓電源產品實用性達到新高度。
高效便捷的遠程控制
SPS6000X具備USB,LAN通信接口,并可選配USB-GPIB模塊。通過內嵌的Web Server功能,無需安裝繁雜的驅動軟件和上位機軟件即可通過瀏覽器對儀器進行遠程控制,可更方便地滿足高壓、高溫等特殊環境的應用需求。
用戶還可將多種類型的文件保存至內外部存儲器中,在需要時進行讀取調用,這都源自于SPS6000X現代化的設計語言,讓電源產品實用性達到新高度。
用戶還可將多種類型的文件保存至內外部存儲器中,在需要時進行讀取調用,這都源自于SPS6000X現代化的設計語言,讓電源產品實用性達到新高度。

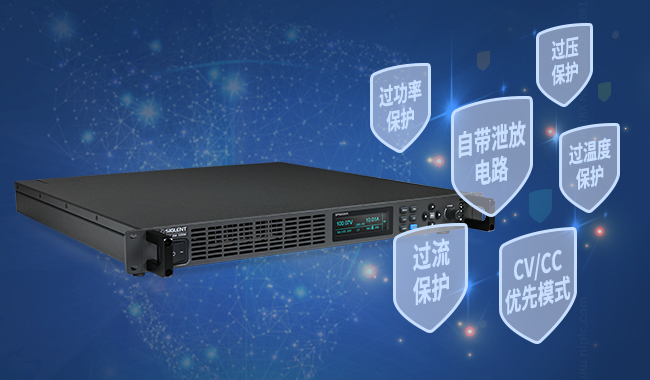

多重保護功能
- CV/CC 優先模式:有效限制了浪涌電流和過沖電壓的發生。
- 自帶泄放電路:當關閉電源斷開負載時,泄放電路將對輸出濾波電容中的電量泄放掉。如果沒有泄放電路,輸出電容會保持帶電狀態,可能造成危險,泄放電路也可以用來調整電壓下降斜率。
- 多種策略保護模式:電源的保護功能包括:過流保護(OCP)、過壓保護(OVP)、過溫度保護(OTP)。進入限功率保護(LPP),系統將啟動限功率模式,最大輸出功率為額定功率的102%左右。
多重保護功能
- CV/CC 優先模式:有效限制了浪涌電流和過沖電壓的發生。
- 自帶泄放電路:當關閉電源斷開負載時,泄放電路將對輸出濾波電容中的電量泄放掉。如果沒有泄放電路,輸出電容會保持帶電狀態,可能造成危險,泄放電路也可以用來調整電壓下降斜率。
- 多種策略保護模式:電源的保護功能包括:過流保護(OCP)、過壓保護(OVP)、過溫度保護(OTP)。進入限功率保護(LPP),系統將啟動限功率模式,最大輸出功率為額定功率的102%左右。
規格參數
額定輸出電壓 | 200V/100V/40V |
額定輸出電流 | 25A/50A/120A |
額定輸出功率 | 1500W |
功率比 | 3.33/3.2(SPS6412X) |
分辨率 | 10mV/10mA |
電源調整率 | SPS6225X:40mV(恒負載,90 ~ 132Vac 或 176 ~ 265Vac) SPS6150X、SPS6412X:5mV(恒負載 ,90 ~ 132Vac 或 176 ~ 265Vac) |
||||||||||||
負載調整率 | SPS6225X:100mV(從空載到滿載,恒定輸入電壓) SPS6150X、SPS6412X:50mV(從空載到滿載,恒定輸入電壓) |
||||||||||||
紋波和噪聲 |
|
||||||||||||
電壓設置精度 | 0.1%±10mV | ||||||||||||
電壓回讀精度 | 0.1%±20mV |
電源調整率 | SPS6225X:40mA(恒負載,90 ~ 132Vac 或 170 ~ 265Vac) SPS6150X:30 mA(恒負載,90 ~ 132Vac 或 170 ~ 265Vac) SPS6412X:50 mA(恒負載 ,90 ~ 132Vac 或 170 ~ 265Vac) |
||||||
負載調整率 | SPS6225X:40mA(從空載到滿載,恒定輸入電壓) SPS6150X、SPS6412X:50mA(從空載到滿載,恒定輸入電壓) |
||||||
紋波r.m.s |
|
||||||
電流設定精度 | 0.2%±30mA | ||||||
電流回讀精度 | 0.2%±40mA |
型號
通道輸出
顯示
分辨率
設定精度
回讀精度
含稅價
SPS6225X
200 V/25 A/1500 W
3.12英寸OLED顯示屏
10 mV,10 mA
電流:0.2%±30mA;/
電壓:0.1%±10mV
電壓:0.1%±10mV
電流:0.2%±40mA;/
電壓:0.1%±20mV
電壓:0.1%±20mV
聯系報價
SPS6150X
100 V/50 A/1500 W
3.12英寸OLED顯示屏
10 mV,10 mA
電流:0.2%±30mA;/
電壓:0.1%±10mV
電壓:0.1%±10mV
電流:0.2%±40mA;/
電壓:0.1%±20mV
電壓:0.1%±20mV
聯系報價
SPS6412X
40 V/120 A/1500 W
3.12英寸OLED顯示屏
10 mV,10 mA
電流:0.2%±30mA;/
電壓:0.1%±10mV
電壓:0.1%±10mV
電流:0.2%±40mA;/
電壓:0.1%±20mV
電壓:0.1%±20mV
聯系報價
