示波器的地連接到變壓器副邊或斷開，都有100Hz的低頻信號被耦合到示波器，為什么？怎樣測試才是正確的？
發布時間：
2020-06-15
瀏覽次數：
5736
次
電源工程師測量方面最大的痛苦： 測試某電子鎮流器產品，被測電路和測量系統如圖1所示，數字示波器由電網供電，示波器的地連接到隔離變壓器副邊的一端，利用高壓差分探頭測試輸出懸浮電壓（鎮流燈）的兩端。這個連接方法遵循IEC60929：2006（7.1.2&7.2.1&7.2)的要求，TUV組織要求用戶這樣測試，但是實際得到的測量結果看起來卻是錯誤的....
Who IS Who？電源工程師測量方面最大的痛苦： 測試某電子鎮流器產品，被測電路和測量系統如圖1所示，數字示波器由電網供電，示波器的地連接到隔離變壓器副邊的一端，利用高壓差分探頭測試輸出懸浮電壓（鎮流燈）的兩端。這個連接方法遵循IEC60929：2006（7.1.2&7.2.1&7.2)的要求，TUV組織要求用戶這樣測試，但是實際得到的測量結果看起來卻是錯誤的，如圖2所示，大約有160V，100Hz低頻電壓被耦合到示波器；如果將示波器的地和變壓器的副邊斷開，即示波器浮地，如圖3所示連接，測量的結果如圖4所示，仍然有100Hz的低頻干擾。
問題來了：示波器的地連接到變壓器副邊或斷開，都有100Hz的低頻信號被耦合到示波器，為什么？怎樣測試才是正確的？

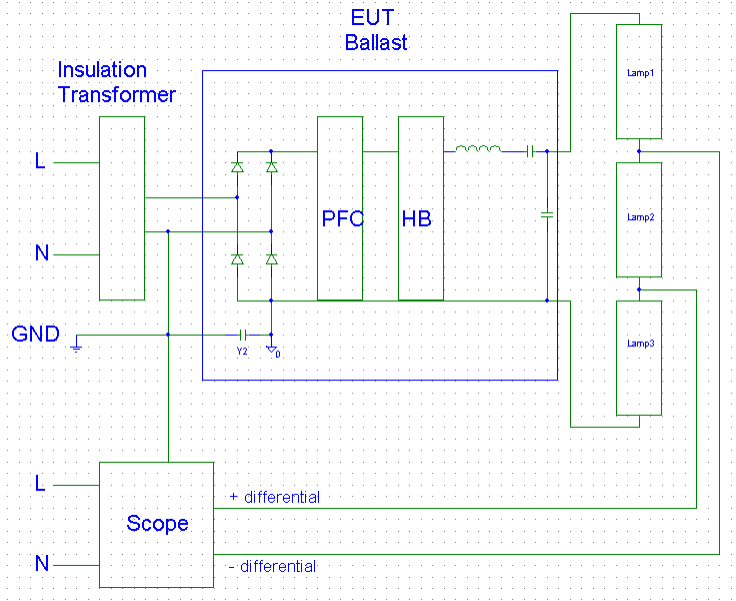

圖1 數字示波器的地和變壓器器副邊連接

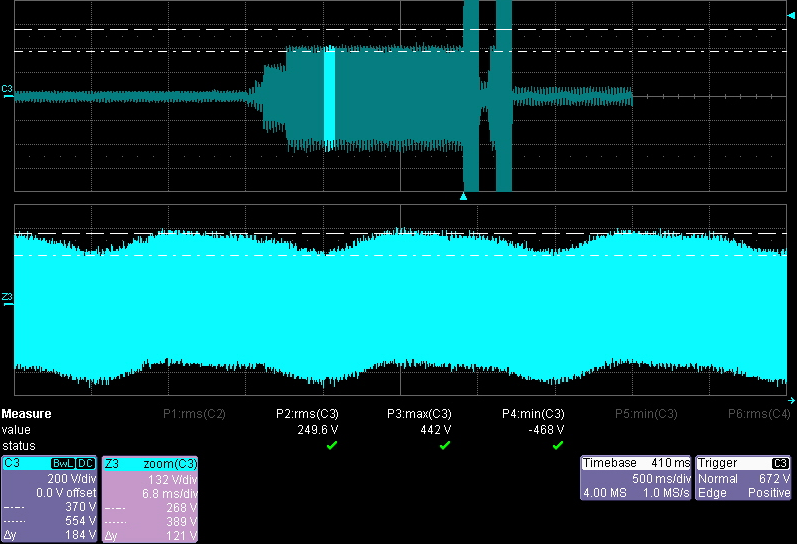

圖2 數字示波器的地和變壓器器副邊連接的測量結果，有低頻100Hz擾動

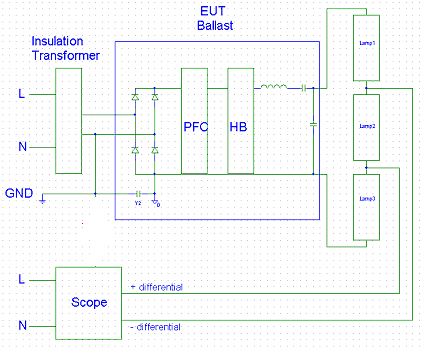

圖3 數字示波器的地和變壓器器副邊斷開（浮地）

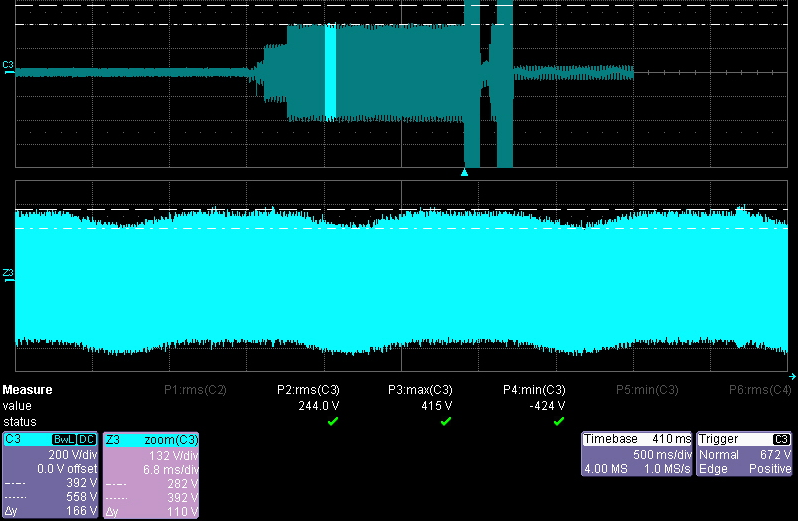

圖4 數字示波器的地和變壓器器副邊斷開（浮地） 的測量結果也有100Hz低頻擾動
問題來了：示波器的地連接到變壓器副邊或斷開，都有100Hz的低頻信號被耦合到示波器，為什么？怎樣測試才是正確的？
圖1 數字示波器的地和變壓器器副邊連接
圖2 數字示波器的地和變壓器器副邊連接的測量結果，有低頻100Hz擾動
 |
圖3 數字示波器的地和變壓器器副邊斷開（浮地）
圖4 數字示波器的地和變壓器器副邊斷開（浮地） 的測量結果也有100Hz低頻擾動
