見微知著，1G絕塵 | 鼎陽科技推出12-bit高分辨率，1GHz高帶寬數字示波器！
發布時間：
2020-05-11
瀏覽次數：
10182
次
2020年5月11日，鼎陽科技正式發布SDS6000 Pro 系列數字示波器，SDS6000 Pro具有最高12-bit垂直分辨率，最高1GHz帶寬，是一款集大成的高分辨率、高帶寬的數字示波器。
2020年5月11日，鼎陽科技正式發布SDS6000 Pro 系列數字示波器，SDS6000 Pro具有最高12-bit垂直分辨率，最高1GHz帶寬，最高 5GSa/s實時采樣率和250Mpts/ch存儲深度，具備4個模擬通道和16位數字通道，其全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%。鼎陽科技SDS6000 Pro是一款集大成的高分辨率、高帶寬的數字示波器。
12-bit高分辨率
不斷擴展的便攜式電子產品朝著低功耗、低電壓電子系統迅速發展，這對以數字示波器為代表的電子測試測量?jī)x器的分辨率和底噪提出了更高的要求，而市場上以8-bit ADC采樣垂直分辨率為主的數字示波器越來越難滿足用戶的測試需求。
分辨率是指一個器件重建細節的能力，而示波器的位數表征了示波器的信號分辨率。分辨率越高，ADC的量化等級越高，意味著示波器能夠更精細地顯示信號細節并進行更加精準的測量。8-bit分辨率的量化等級為256，而12-bit分辨率的量化等級為4096，這就意味著鼎陽科技采用12-bit ADC的SDS6000 Pro系列示波器是傳統8-bit示波器信號分辨能力的16倍，可以輕松觀測到更清晰的波形，更多信號細節，并進行更精準的波形測量。
8-bit VS 12-bit 示波器觀測開關電源信號細節
8-bit示波器的測量結果中總是包含量化噪聲，而12-bit的SDS6000 Pro示波器擁有16倍的量化級別，全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%，能夠精確測量波形的各個參數，得到更精確的測量數據。對同一震蕩波形的Pk-Pk值測量，傳統8-bit示波器測量值為267mV，而SDS6000 Pro測量值225.88mV，誤差更小。
數據分析處理能力
鼎陽科技SDS6000 Pro具有強大的數據分析處理能力。通過硬件加速的FFT功能，支持8M點FFT頻譜分析，4條獨立的Math波形，支持20多種常用數學運算，并帶有公式編輯器支持用戶自定義運算表達式，實現復雜的嵌套運算。SDS6000 Pro還具有事件搜索、歷史模式、高速模板測試等功能，大大提升了信號分析處理效率。
波特圖功能
鼎陽科技SDS6000 Pro標配的波特圖功能擴展了其應用范圍，在濾波器設計、環路穩定性分析等測試調試工作中，可以搭配波形發生器附件或SDG系列波形發生器，繪制出被測件的波特圖，直觀地觀察到電路的幅頻和相頻曲線，從而判斷環路是否穩定。
電源分析選件
鼎陽科技SDS6000 Pro系列示波器具備電源分析選件，能幫助用戶快捷測量和分析電源領域中的多個項目，如電源質量分析，諧波分析，紋波分析，浪涌電流，開關損耗，瞬變響應，電源抑制比，功率效率等，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域，極大簡化電源測試手動操作步驟，提高工程師測試效率，從而縮短電子產品開發上市時間。
串行協議觸發和解碼功能
鼎陽科技SDS6000 Pro具有串行協議觸發和解碼功能，可以通過事件列表顯示解碼, 快速、直觀地將總線的協議信息以表格形式顯示。支持業內常用的I2C、SPI、 UART、 CAN、 LIN、 CAN FD、FlexRay、I2S、SENT和MIL-STD-1553B等多種協議。
SDS6000 Pro示波器作為鼎陽科技旗艦級產品，從外觀、設計、軟硬件各方面都令人耳目一新，是鼎陽科技研發團隊耗時多年打造的匠心之作，在電源設計、傳感器、汽車電子、機電、半導體測試等領域有著廣泛的應用。
這款產品之所以能成功問世，得益于鼎陽科技在測試測量領域十余年的技術沉淀和用戶對鼎陽科技長期的信賴和支持。從2002年鼎陽科技創始人開始專注于示波器研發到2020年鼎陽科技發展為全球知名的測試測量品牌，鼎陽科技一直高度重視和全力支持研發創新，公司每年對研發中心的資金投入約年銷售總額的15%，通過不斷的創新和努力，鼎陽科技目前已授權128項發明專利、實用新型專利、外觀專利和多項軟件著作權等，其中多項核心技術在行業內處于領先地位。
這款產品具備鼎陽獨創的SPO技術，優秀的模擬前端技術，極致的操作體驗和超值的市場價格，是鼎陽科技回饋市場，回饋用戶的一款主打精品！更多詳情，請點擊官網查詢。
關于鼎陽科技
深圳市鼎陽科技股份有限公司（簡稱“鼎陽科技”）是通用電子測試測量?jī)x器領域的行業領軍企業，多年來一直專注于通用電子測試測量?jī)x器及相關解決方案的研發設計，產品包含數字示波器、手持示波表、函數/任意波形發生器、臺式萬用表、可編程直流電源、矢量網絡分析儀、頻譜分析儀、射頻信號源、電子負載等通用測試測量?jī)x器。公司總部位于深圳，在美國克利夫蘭、德國漢堡成立了子公司，成都成立了分公司，在北京、上海、西安、武漢、南京等多個城市設立了辦事處，其業務遍及全球，產品及服務遠銷全球80多個國家及地區。
不斷擴展的便攜式電子產品朝著低功耗、低電壓電子系統迅速發展，這對以數字示波器為代表的電子測試測量?jī)x器的分辨率和底噪提出了更高的要求，而市場上以8-bit ADC采樣垂直分辨率為主的數字示波器越來越難滿足用戶的測試需求。

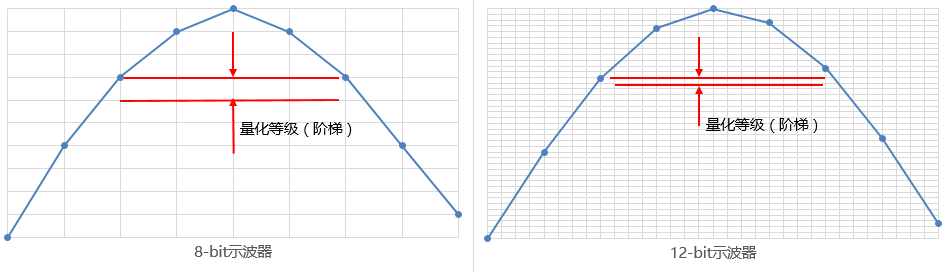

分辨率是指一個器件重建細節的能力，而示波器的位數表征了示波器的信號分辨率。分辨率越高，ADC的量化等級越高，意味著示波器能夠更精細地顯示信號細節并進行更加精準的測量。8-bit分辨率的量化等級為256，而12-bit分辨率的量化等級為4096，這就意味著鼎陽科技采用12-bit ADC的SDS6000 Pro系列示波器是傳統8-bit示波器信號分辨能力的16倍，可以輕松觀測到更清晰的波形，更多信號細節，并進行更精準的波形測量。
在高分辨率的示波器上，波形信號可以更好地呈現。相比傳統的8-bit分辨率示波器，同一信號在鼎陽科技SDS6000 Pro示波器上看上去更加清晰，干凈

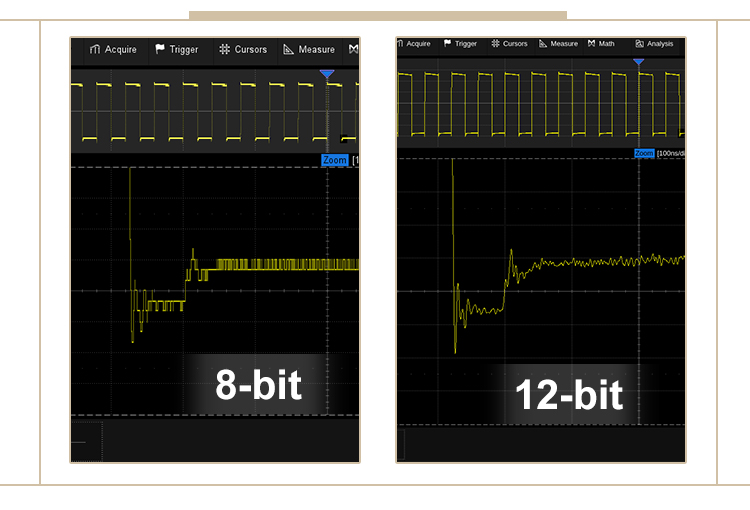

8-bit VS 12-bit示波器信號顯示
在開關器件系統調試中，開關邊沿的震蕩信號常常是工程師關注的重點，這要求示波器保證垂直方向滿足大量程的情況下，同時具備足夠的分辨率保證能夠捕捉到窄幅震蕩信號的細節。通過SDS6000 Pro示波器可以觀測到開關電源波形轉折處的信號細節，而傳統8-bit示波器看到的壓降信號細節全部被噪聲淹沒掉了。

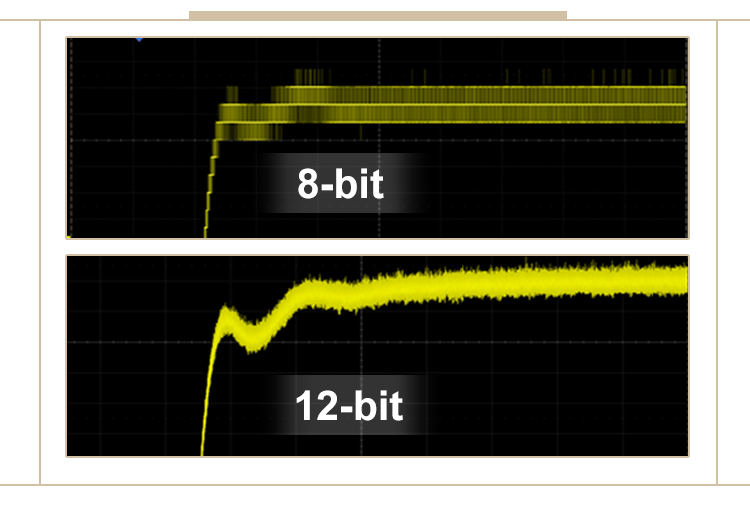

8-bit VS 12-bit示波器信號顯示
8-bit VS 12-bit 示波器觀測開關電源信號細節
8-bit示波器的測量結果中總是包含量化噪聲，而12-bit的SDS6000 Pro示波器擁有16倍的量化級別，全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%，能夠精確測量波形的各個參數，得到更精確的測量數據。對同一震蕩波形的Pk-Pk值測量，傳統8-bit示波器測量值為267mV，而SDS6000 Pro測量值225.88mV，誤差更小。
8-bit VS 12-bit 示波器波形測量結果
數據分析處理能力
鼎陽科技SDS6000 Pro具有強大的數據分析處理能力。通過硬件加速的FFT功能，支持8M點FFT頻譜分析，4條獨立的Math波形，支持20多種常用數學運算，并帶有公式編輯器支持用戶自定義運算表達式，實現復雜的嵌套運算。SDS6000 Pro還具有事件搜索、歷史模式、高速模板測試等功能，大大提升了信號分析處理效率。

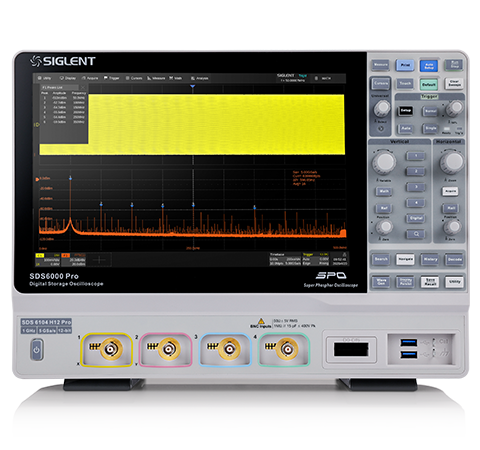

頻譜分析功能
波特圖功能
鼎陽科技SDS6000 Pro標配的波特圖功能擴展了其應用范圍，在濾波器設計、環路穩定性分析等測試調試工作中，可以搭配波形發生器附件或SDG系列波形發生器，繪制出被測件的波特圖，直觀地觀察到電路的幅頻和相頻曲線，從而判斷環路是否穩定。

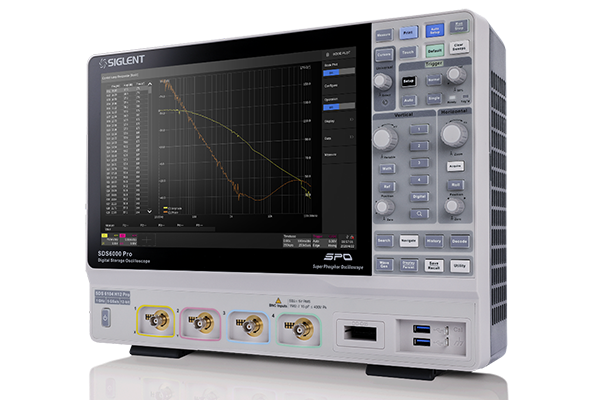

波特圖功能
電源分析選件
鼎陽科技SDS6000 Pro系列示波器具備電源分析選件，能幫助用戶快捷測量和分析電源領域中的多個項目，如電源質量分析，諧波分析，紋波分析，浪涌電流，開關損耗，瞬變響應，電源抑制比，功率效率等，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域，極大簡化電源測試手動操作步驟，提高工程師測試效率，從而縮短電子產品開發上市時間。
電源分析選件
串行協議觸發和解碼功能
鼎陽科技SDS6000 Pro具有串行協議觸發和解碼功能，可以通過事件列表顯示解碼, 快速、直觀地將總線的協議信息以表格形式顯示。支持業內常用的I2C、SPI、 UART、 CAN、 LIN、 CAN FD、FlexRay、I2S、SENT和MIL-STD-1553B等多種協議。

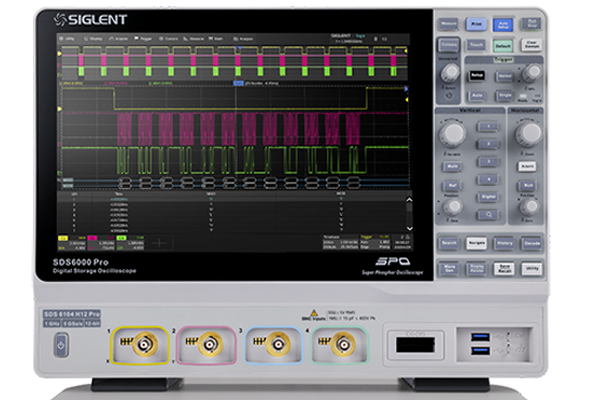

串行協議觸發和解碼
SDS6000 Pro示波器作為鼎陽科技旗艦級產品，從外觀、設計、軟硬件各方面都令人耳目一新，是鼎陽科技研發團隊耗時多年打造的匠心之作，在電源設計、傳感器、汽車電子、機電、半導體測試等領域有著廣泛的應用。
這款產品之所以能成功問世，得益于鼎陽科技在測試測量領域十余年的技術沉淀和用戶對鼎陽科技長期的信賴和支持。從2002年鼎陽科技創始人開始專注于示波器研發到2020年鼎陽科技發展為全球知名的測試測量品牌，鼎陽科技一直高度重視和全力支持研發創新，公司每年對研發中心的資金投入約年銷售總額的15%，通過不斷的創新和努力，鼎陽科技目前已授權128項發明專利、實用新型專利、外觀專利和多項軟件著作權等，其中多項核心技術在行業內處于領先地位。
這款產品具備鼎陽獨創的SPO技術，優秀的模擬前端技術，極致的操作體驗和超值的市場價格，是鼎陽科技回饋市場，回饋用戶的一款主打精品！更多詳情，請點擊官網查詢。
關于鼎陽科技
深圳市鼎陽科技股份有限公司（簡稱“鼎陽科技”）是通用電子測試測量?jī)x器領域的行業領軍企業，多年來一直專注于通用電子測試測量?jī)x器及相關解決方案的研發設計，產品包含數字示波器、手持示波表、函數/任意波形發生器、臺式萬用表、可編程直流電源、矢量網絡分析儀、頻譜分析儀、射頻信號源、電子負載等通用測試測量?jī)x器。公司總部位于深圳，在美國克利夫蘭、德國漢堡成立了子公司，成都成立了分公司，在北京、上海、西安、武漢、南京等多個城市設立了辦事處，其業務遍及全球，產品及服務遠銷全球80多個國家及地區。
