鼎陽科技發布SigIQPro軟件簡化信號仿真與加速測試
發布時間：
2023-11-15
瀏覽次數：
2478
次
SigIQPro信號生成軟件，可產生豐富的IQ信號，支持Bluetooth、IOT、Custom OFDM、Custom IQ、5G NR、LTE、WLAN和DFS Radar等多種協議，簡化測試設置，使開發時間大大縮短，還能降低測試的總體成本，加快產品上市周期。
現代通信、物聯網、導航設備在研發過程中需要產生復雜的調制信號和復雜的協議信號以進行系統的性能驗證。不斷提高的數據速率和更高的帶寬需求促使人們創建更復雜的信號來驗證設備在真實環境中的性能。創建測試波形的難度越來越大，工程師需要花費越來越多的時間和精力來準確生成標準測試要求的信號，這給產品生產周期的所有階段帶來了巨大的測試和測量挑戰。
為了讓工程師能夠?qū)氋F的精力集中在測試任務上，而不是花費大量的時間和精力于如何生成測試信號，鼎陽科技推出SigIQPro信號生成軟件方便的產生復雜信號來進行系統的研發和驗證。SigIQPro信號生成軟件，可產生豐富的IQ信號，支持Bluetooth、IOT、Custom OFDM、Custom IQ、5G NR、LTE、WLAN和DFS Radar等多種協議，簡化測試設置，使開發時間大大縮短，還能降低測試的總體成本，加快產品上市周期。
更簡單、更快速地生成信號
SigIQPro是一款高端IQ波形生成軟件，把信號生成能力提升到全新的水平。SigIQPro支持多種協議和廣泛的調制信號，支持波形數據下載到鼎陽科技的SSG5000X-V、SDG7000A系列信號發生器。通過 SigIQPro軟件，用戶還可以快速導入MATLAB生成的*.mat文件或者*.txt文件、*.dat文件、*.csv文件等ASCII文件到鼎陽科技信號發生器進行播放，同時支持?jǐn)?shù)據另存為*.arb波形文件、*.project工程文件或*.state格式數據，全方位高效解決測試挑戰。
SigIQPro更簡便地生成完全符合通信標準的各種復雜的信號，如Bluetooth、IOT、LTE、WLAN等, 可以通過GPIB、USB或LAN直接進行波形傳輸?shù)蕉﹃柨萍夹盘柊l(fā)生器。樹狀視圖可以使您在波形設置和數據包設置之間快速切換以幫助加速測試操作。用戶只需設置所需信號的基本參數信息即可方便快捷一鍵式生成所需波形。另外，在信號生成軟件界面上會直觀顯示待生成信號的I/Q波形、頻域及星座圖等仿真結果。整個信號產生過程簡單直觀、方便快捷，最大程度減少了測試人員在信號生成上花費的時間及難度，提高了測試效率。
支持多種協議、確保設計符合標準
隨著移動終端功能的升級和數量的快速增長，不斷提高的數據速率和更大的覆蓋范圍需求促使人們創建更復雜的信號來驗證設備在真實環境中的性能。SigIQPro是苛刻測試應用的理想工具，旨在產生高質量的復雜調制信號和協議信號，助您應對在設計、開發和生產階段的測試和測量挑戰。以下是鼎陽科技的幾個解決方案示例 ：
藍牙：藍牙協議定義了兩種調制模式，一種為基本速率的強制模式，使用成形的二進制FM調制來最大限度地降低收發器的復雜性。一種為增強數據速率的可選模式，使用PSK調制并有兩種變體（π/4-DQPSK和8DPSK）。SigIQPro使用完全編碼的藍牙數據包（2-DHx、2-Evx、3-DHx 和 3-EVx 等數據包類型）以及針對基礎數據速率和增強數據速率調制的數據流生成符合藍牙BR、EDR、LE 5.2標準的信號，支持 2Ms/s 符號率以實現更高的數據速率，并支持信道編碼以實現長距離藍牙。
物聯網（IoT）：智能電網（smart utility network）是一種主要用于室外的低數據速率無線網絡，支持智能電網中傳感、測量和控制設備之間的雙向通信。SUN設備通常采用網狀或?qū)Φ榷嗵夹g(shù)來與接入點通信。SigIQPro生成符合IEEE 802.15.4 SUN FSK、IEEE 802.15.4 SUN OFDM規范的信號以及 IEEE 802.15.4 O-QPSK/BPSK ZigBee和ITU-T G.9959 FSK/GFSK Z-Wave 規范的信號。
定制I/Q調制：Custom OFDM模塊按照基于正交頻分復用（Orthogonal Frequency Division Multiplexing）的高度定制化配置生成基帶信號數據。Custom IQ模塊包括數字調制、自定義調制、多音和線性調頻掃描，設置波形的參數，如數據源、調制方式和濾波器等，支持ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能，支持時域，頻域，星座圖等多種分析格式。
兼容的儀器
工程師在驗證產品性能時，需要模擬多種通信標準和協議信號。SigIQPro軟件可以經濟高效地定制信號生成方案，與鼎陽科技測試儀器組成完整的測試系統，滿足您在設計、開發和生產階段的測試需求。

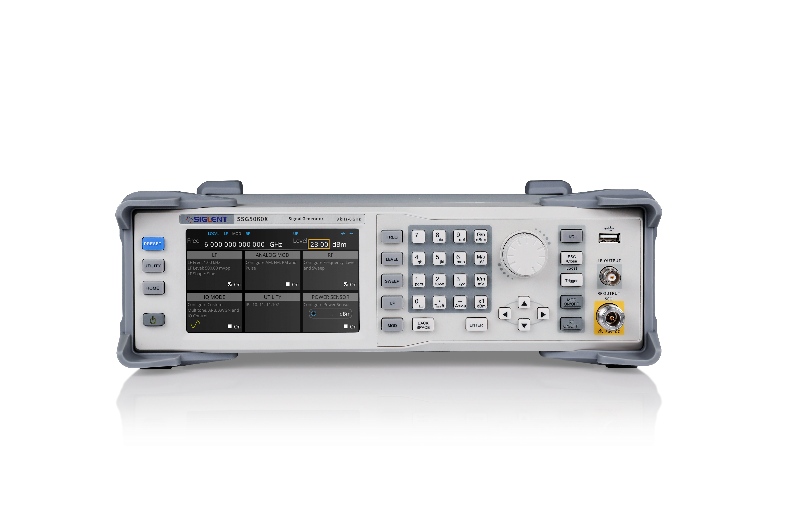

SSG5000X-V是鼎陽科技第一款提供高達6 GHz信號和內部基帶源帶寬150 MHz的矢量信號發生器，非常適合需要測量RF基本特性或驗證無線設備功能的用戶，具有強大的播放能力，支持協議文件播放，內置常用協議文件，可產生5G NR、LTE、WLAN、WCDMA、BLUETOOTH等各種通信協議信號，同時有脈沖調制，脈沖序列發生器，功率計控制等功能，幫助工程師完成通用電子設備的驗證工作。

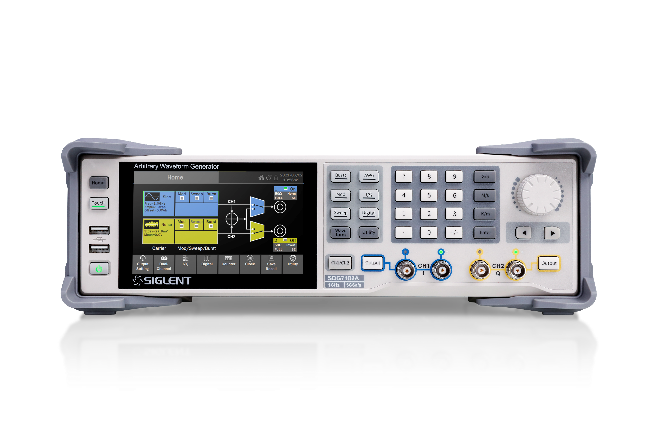

SDG7000A系列雙通道任意波形發生器在射頻性能和可用性方面持續創新，具備5 GSa/s數-模采樣率和14-bit 垂直分辨率，能夠產生最高2.5 GSa/s采樣率的逐點任意波和最大500 MSymbol/s的矢量信號，同時具備連續波、脈沖信號、噪聲、PRBS碼型和16-bit數字總線等多種信號生成能力，并提供調制、掃頻、脈沖串和雙通道復制、相加、互相調制等復雜信號的生成能力，是一款高端多功能波形發生器，滿足更廣泛的需求。
鼎陽科技公司的測試儀器儀表以及SigIQPro信號生成軟件可以很好的將仿真、設計及測試融為一體，方便的在設計、研發、生產、測試各個階段滿足客戶的不同需求。SigIQPro專為輕松生成協議信號和調制信號而開發，用戶界面支持直觀操作，并提供相關的文檔幫助，提供了一種便捷的方式來創建符合標準的波形，適合各種應用，并支持下載波形文件到鼎陽科技信號發生器進行播放。先用后付，0元搶先體驗！SigIQPro信號生成軟件的每個功能各提供30次免費試用，讓您在兼容儀器上不受限制地使用該軟件的全部功能。SigIQPro可以從以下網址下載：http://www.yyyzbj.com.cn/download/software/
為了讓工程師能夠?qū)氋F的精力集中在測試任務上，而不是花費大量的時間和精力于如何生成測試信號，鼎陽科技推出SigIQPro信號生成軟件方便的產生復雜信號來進行系統的研發和驗證。SigIQPro信號生成軟件，可產生豐富的IQ信號，支持Bluetooth、IOT、Custom OFDM、Custom IQ、5G NR、LTE、WLAN和DFS Radar等多種協議，簡化測試設置，使開發時間大大縮短，還能降低測試的總體成本，加快產品上市周期。
更簡單、更快速地生成信號
SigIQPro是一款高端IQ波形生成軟件，把信號生成能力提升到全新的水平。SigIQPro支持多種協議和廣泛的調制信號，支持波形數據下載到鼎陽科技的SSG5000X-V、SDG7000A系列信號發生器。通過 SigIQPro軟件，用戶還可以快速導入MATLAB生成的*.mat文件或者*.txt文件、*.dat文件、*.csv文件等ASCII文件到鼎陽科技信號發生器進行播放，同時支持?jǐn)?shù)據另存為*.arb波形文件、*.project工程文件或*.state格式數據，全方位高效解決測試挑戰。
SigIQPro更簡便地生成完全符合通信標準的各種復雜的信號，如Bluetooth、IOT、LTE、WLAN等, 可以通過GPIB、USB或LAN直接進行波形傳輸?shù)蕉﹃柨萍夹盘柊l(fā)生器。樹狀視圖可以使您在波形設置和數據包設置之間快速切換以幫助加速測試操作。用戶只需設置所需信號的基本參數信息即可方便快捷一鍵式生成所需波形。另外，在信號生成軟件界面上會直觀顯示待生成信號的I/Q波形、頻域及星座圖等仿真結果。整個信號產生過程簡單直觀、方便快捷，最大程度減少了測試人員在信號生成上花費的時間及難度，提高了測試效率。
支持多種協議、確保設計符合標準
隨著移動終端功能的升級和數量的快速增長，不斷提高的數據速率和更大的覆蓋范圍需求促使人們創建更復雜的信號來驗證設備在真實環境中的性能。SigIQPro是苛刻測試應用的理想工具，旨在產生高質量的復雜調制信號和協議信號，助您應對在設計、開發和生產階段的測試和測量挑戰。以下是鼎陽科技的幾個解決方案示例 ：
藍牙：藍牙協議定義了兩種調制模式，一種為基本速率的強制模式，使用成形的二進制FM調制來最大限度地降低收發器的復雜性。一種為增強數據速率的可選模式，使用PSK調制并有兩種變體（π/4-DQPSK和8DPSK）。SigIQPro使用完全編碼的藍牙數據包（2-DHx、2-Evx、3-DHx 和 3-EVx 等數據包類型）以及針對基礎數據速率和增強數據速率調制的數據流生成符合藍牙BR、EDR、LE 5.2標準的信號，支持 2Ms/s 符號率以實現更高的數據速率，并支持信道編碼以實現長距離藍牙。
物聯網（IoT）：智能電網（smart utility network）是一種主要用于室外的低數據速率無線網絡，支持智能電網中傳感、測量和控制設備之間的雙向通信。SUN設備通常采用網狀或?qū)Φ榷嗵夹g(shù)來與接入點通信。SigIQPro生成符合IEEE 802.15.4 SUN FSK、IEEE 802.15.4 SUN OFDM規范的信號以及 IEEE 802.15.4 O-QPSK/BPSK ZigBee和ITU-T G.9959 FSK/GFSK Z-Wave 規范的信號。
定制I/Q調制：Custom OFDM模塊按照基于正交頻分復用（Orthogonal Frequency Division Multiplexing）的高度定制化配置生成基帶信號數據。Custom IQ模塊包括數字調制、自定義調制、多音和線性調頻掃描，設置波形的參數，如數據源、調制方式和濾波器等，支持ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能，支持時域，頻域，星座圖等多種分析格式。
兼容的儀器
工程師在驗證產品性能時，需要模擬多種通信標準和協議信號。SigIQPro軟件可以經濟高效地定制信號生成方案，與鼎陽科技測試儀器組成完整的測試系統，滿足您在設計、開發和生產階段的測試需求。
SSG5000X-V是鼎陽科技第一款提供高達6 GHz信號和內部基帶源帶寬150 MHz的矢量信號發生器，非常適合需要測量RF基本特性或驗證無線設備功能的用戶，具有強大的播放能力，支持協議文件播放，內置常用協議文件，可產生5G NR、LTE、WLAN、WCDMA、BLUETOOTH等各種通信協議信號，同時有脈沖調制，脈沖序列發生器，功率計控制等功能，幫助工程師完成通用電子設備的驗證工作。
SDG7000A系列雙通道任意波形發生器在射頻性能和可用性方面持續創新，具備5 GSa/s數-模采樣率和14-bit 垂直分辨率，能夠產生最高2.5 GSa/s采樣率的逐點任意波和最大500 MSymbol/s的矢量信號，同時具備連續波、脈沖信號、噪聲、PRBS碼型和16-bit數字總線等多種信號生成能力，并提供調制、掃頻、脈沖串和雙通道復制、相加、互相調制等復雜信號的生成能力，是一款高端多功能波形發生器，滿足更廣泛的需求。
鼎陽科技公司的測試儀器儀表以及SigIQPro信號生成軟件可以很好的將仿真、設計及測試融為一體，方便的在設計、研發、生產、測試各個階段滿足客戶的不同需求。SigIQPro專為輕松生成協議信號和調制信號而開發，用戶界面支持直觀操作，并提供相關的文檔幫助，提供了一種便捷的方式來創建符合標準的波形，適合各種應用，并支持下載波形文件到鼎陽科技信號發生器進行播放。先用后付，0元搶先體驗！SigIQPro信號生成軟件的每個功能各提供30次免費試用，讓您在兼容儀器上不受限制地使用該軟件的全部功能。SigIQPro可以從以下網址下載：http://www.yyyzbj.com.cn/download/software/
