寬范圍，多組合!鼎陽科技發布SPS5000X系列直流開關電源
發布時間：
2020-11-03
瀏覽次數：
3596
次
2020年11月3日，鼎陽科技正式發布SPS5000X系列寬范圍高精度可編程直流開關電源。此系列具備多種電壓和電流輸出組合，共計15種型號，輸出功率涵蓋360W,720W,1080W并可通過3臺電源并聯將輸出功率擴展到3240W?？蓮V泛應用于智能汽車，通信，電力，新能源，科研教育等領域。
鼎陽科技發布SPS5000X系列直流開關電源
2020年11月3日，鼎陽科技正式發布SPS5000X系列寬范圍高精度可編程直流開關電源。此系列具備多種電壓和電流輸出組合，共計15種型號，輸出功率涵蓋360W,720W,1080W并可通過3臺電源并聯將輸出功率擴展到3240W?？蓮V泛應用于智能汽車，通信，電力，新能源，科研教育等領域。
多組合，寬范圍
SPS5000X系列包含多種輸出電壓（40V,80V,160V）和電流組合（7.5A~90A），額定輸出功率包括360W,720W,1080W。單通道型號可支持最多2臺串聯，3臺并聯，雙通道和三通道型號也可以支持通道間的串并聯。
區別于傳統電源的矩形輸出范圍，SPS5000X在限定輸出功率條件下，電壓電流量程自動切換，在一臺電源上實現多種電壓和電流的組合輸出。因而提供了更寬的電壓電流輸出范圍，極大的提高了電源的利用率。如下圖所示，兩臺傳統電源的輸出范圍分別是淺灰色A,B區域，而一臺SPS5000X電源即可覆蓋A,B,C輸出區域。
良好的兼容性與可集成性
SPS5000X機架高度3U, 寬度具備1/2,1/3,1/6 機架尺寸，可快速裝配到機柜。并且在后面板保留了模擬輸入輸出控制接口，與傳統的測試系統兼容性良好。
LIST時序輸出功能
SPS5000X系列可支持最多三個通道，高達50步時序輸出。用戶可在機器前面板進行時序輸出參數設置，也可通過遠程網頁控制功能，進行更快捷方便的設置。
更多功能
此外，SPS5000X的CC優先模式有效限制了浪涌電流和過沖電壓的發生；CV優先模式下，輸出電壓快速達到設置電壓值，在某些特殊應用場合:比如LED測試，就會在電源輸出啟動時候，當電壓達到LED的正向?qū)妷篤f時出現浪涌電流和過沖電壓。
輸出電阻可調，可用來模擬含內阻的電源，比如鉛酸電池，鋰電池。自帶泄放電路保證關閉輸出后，輸出濾波電容中的電量泄放掉，提高安全性。同時，還具有過壓，過流，過溫，限功率保護等功能。
SPS5000X系列開關電源，具備多種特色功能，可靠性和安全性得到充分保障，可廣泛應用于實驗室或者集成到自動化測試系統。更多信息，請訪問鼎陽科技官網 www.yyyzbj.com.cn 產品中心->直流電源->SPS5000X。

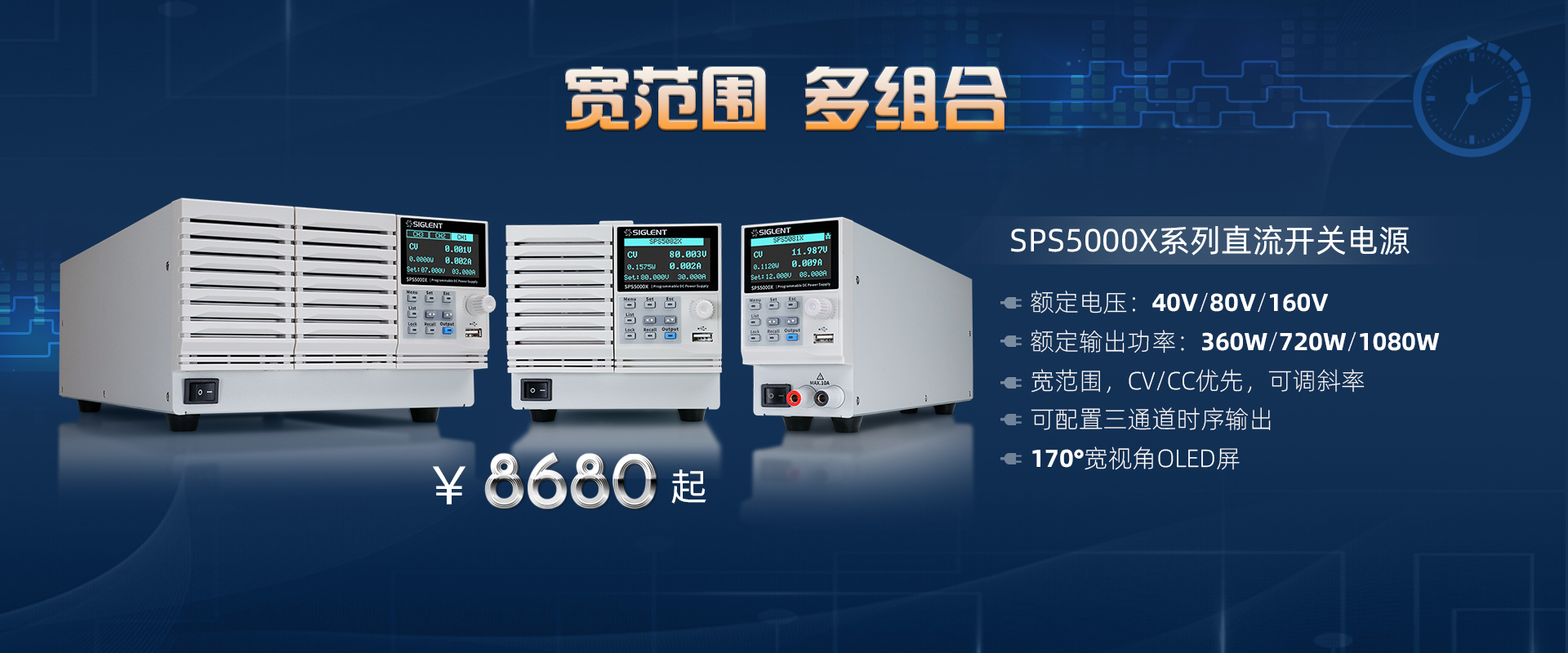

2020年11月3日，鼎陽科技正式發布SPS5000X系列寬范圍高精度可編程直流開關電源。此系列具備多種電壓和電流輸出組合，共計15種型號，輸出功率涵蓋360W,720W,1080W并可通過3臺電源并聯將輸出功率擴展到3240W?？蓮V泛應用于智能汽車，通信，電力，新能源，科研教育等領域。
圖1.點擊跳轉至產品詳情頁
多組合，寬范圍
SPS5000X系列包含多種輸出電壓（40V,80V,160V）和電流組合（7.5A~90A），額定輸出功率包括360W,720W,1080W。單通道型號可支持最多2臺串聯，3臺并聯，雙通道和三通道型號也可以支持通道間的串并聯。

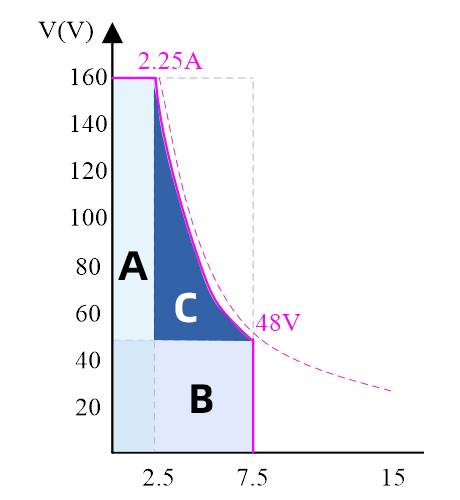

區別于傳統電源的矩形輸出范圍，SPS5000X在限定輸出功率條件下，電壓電流量程自動切換，在一臺電源上實現多種電壓和電流的組合輸出。因而提供了更寬的電壓電流輸出范圍，極大的提高了電源的利用率。如下圖所示，兩臺傳統電源的輸出范圍分別是淺灰色A,B區域，而一臺SPS5000X電源即可覆蓋A,B,C輸出區域。
圖2.SPS5000X寬范圍輸出
良好的兼容性與可集成性
SPS5000X機架高度3U, 寬度具備1/2,1/3,1/6 機架尺寸，可快速裝配到機柜。并且在后面板保留了模擬輸入輸出控制接口，與傳統的測試系統兼容性良好。
圖3.三通道機型背面板

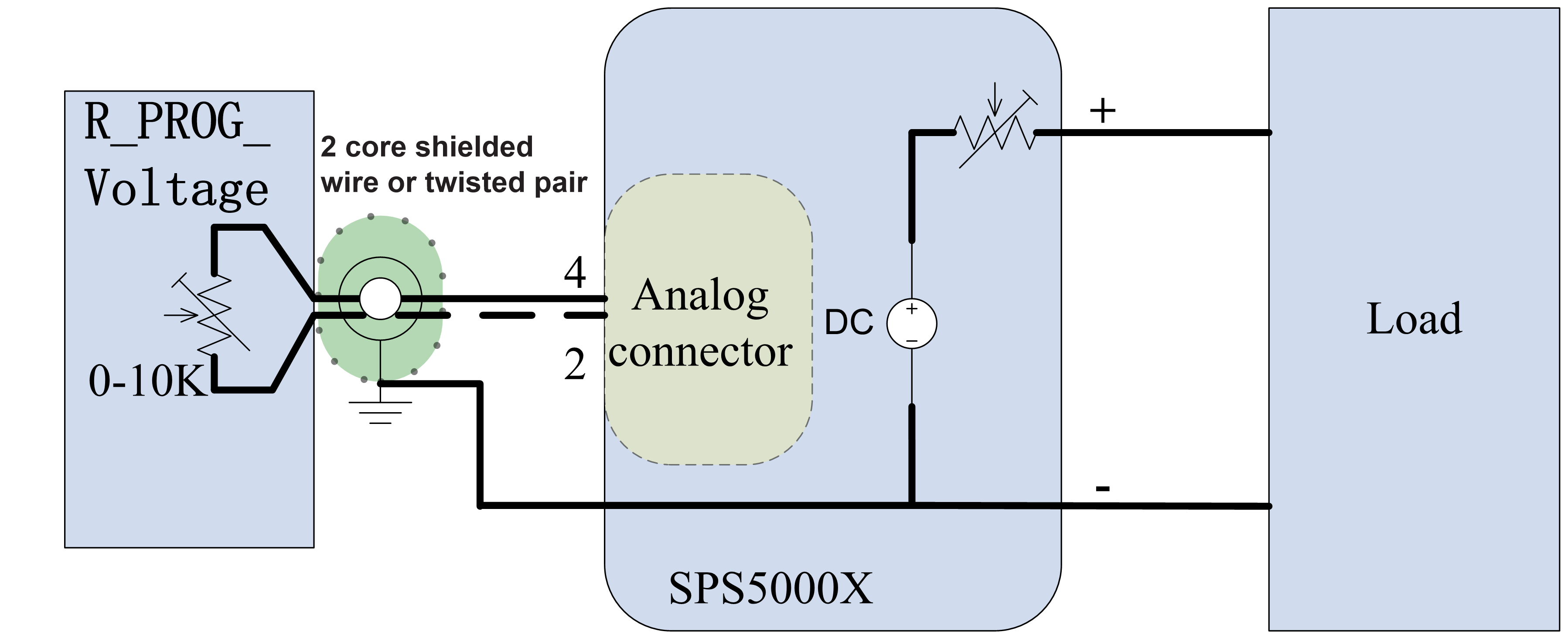

外部模擬控制有四種工作模式：電壓控制電壓，電壓控制電流，電阻控制電壓，電阻控制電流。此種傳統控制方式簡單快捷，比如外接一個0-10kΩ電位器，即可通過調節電阻的阻值控制電源的輸出值。
圖4.外部電阻控制電壓輸出
LIST時序輸出功能

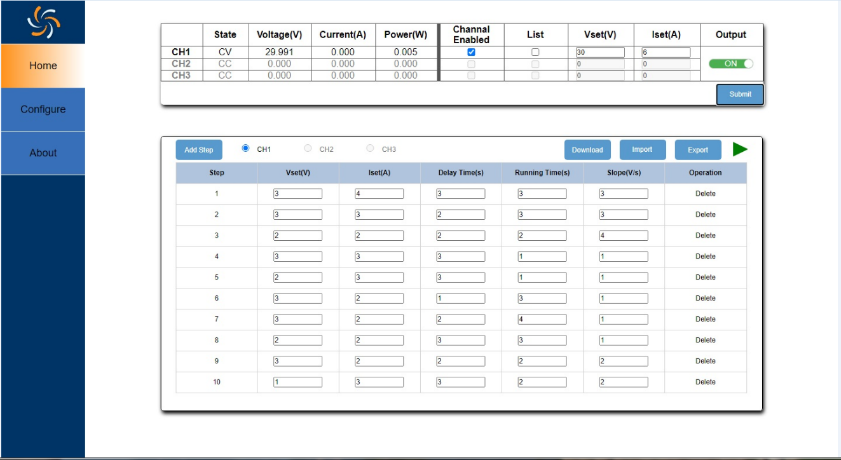

SPS5000X系列可支持最多三個通道，高達50步時序輸出。用戶可在機器前面板進行時序輸出參數設置，也可通過遠程網頁控制功能，進行更快捷方便的設置。
圖5.遠程網頁控制功能方便參數設置

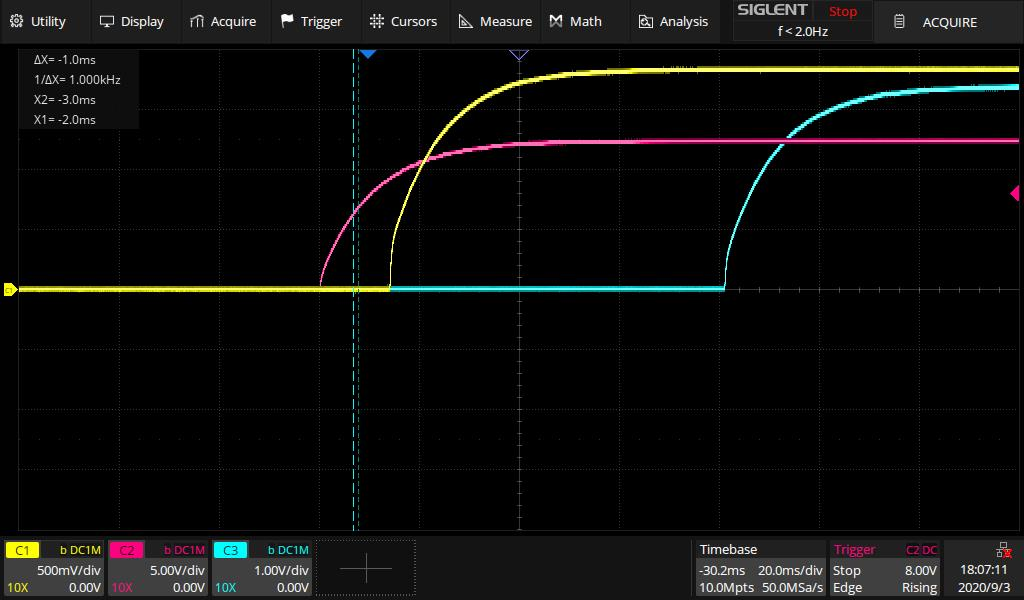

在LIST功能下，可設置輸出電流，電壓，輸出延遲時間，持續時間，上升下降斜率等參數?？勺灾髟O(shè)置的輸出ON/OFF延遲，能滿足用戶組合多臺電源控制上下電時序的功能。
圖6.上下電時序
輸出上升下降斜率可調，可以在電壓/電流變化過程中驗證待測物的性能。此功能在特殊應用場合可有效避免浪涌電流對DUT的破壞，比如像電容器強電流吸收器件的測試，當給一個電容充電時，如果電壓上升過快，會導致瞬間有個極大的電流，容易破壞器件。
圖7.上升下降斜率可調
更多功能

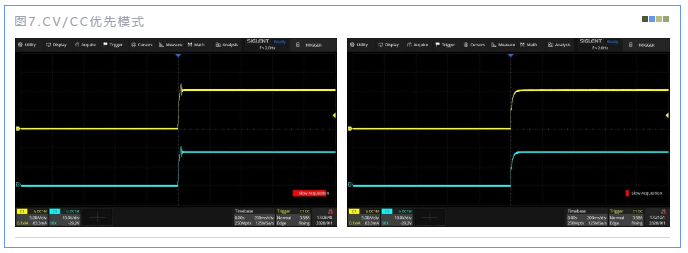

此外，SPS5000X的CC優先模式有效限制了浪涌電流和過沖電壓的發生；CV優先模式下，輸出電壓快速達到設置電壓值，在某些特殊應用場合:比如LED測試，就會在電源輸出啟動時候，當電壓達到LED的正向?qū)妷篤f時出現浪涌電流和過沖電壓。
輸出電阻可調，可用來模擬含內阻的電源，比如鉛酸電池，鋰電池。自帶泄放電路保證關閉輸出后，輸出濾波電容中的電量泄放掉，提高安全性。同時，還具有過壓，過流，過溫，限功率保護等功能。
SPS5000X系列開關電源，具備多種特色功能，可靠性和安全性得到充分保障，可廣泛應用于實驗室或者集成到自動化測試系統。更多信息，請訪問鼎陽科技官網 www.yyyzbj.com.cn 產品中心->直流電源->SPS5000X。
