2 GHz帶寬！鼎陽科技發布SDS6000 Pro高分辨率高帶寬數字示波器新型號
發布時間：
2020-09-09
瀏覽次數：
3955
次
2020年9月9日，鼎陽科技發布SDS6000Pro超級熒光示波器新型號，帶寬高達2GHz，10-bit或12-bit垂直分辨率可選，4個模擬通道同時打開，每個通道采樣率都可高達10 GSa/s，且單通道存儲深度提升至500Mpts。新型號具有優異的本底噪聲性能和高垂直測量精度，使其能滿足更高精度、更高帶寬的測量需求。
2020年9月9日，鼎陽科技發布SDS6000 Pro超級熒光示波器，帶寬高達2 GHz，10-bit或12-bit垂直分辨率可選，4個模擬通道同時打開，每個通道采樣率都可高達10 GSa/s，且單通道存儲深度提升至500Mpts。新型號具有優異的本底噪聲性能和高垂直測量精度，使其能滿足更高精度、更高帶寬的測量需求。
12-bit高分辨率為高速小信號的測量帶來了更多可能性。
高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit下可測得的最小信號幅度為1/4096V，而8-bit只有1/256V。12-bit分辨率可達到傳統8-bit的16倍，這將信號的測量精度提升了一個量級。
高分辨率示波器對本身的底噪要求極高，否則小信號很容易淹沒在噪聲之中。SDS6000 Pro的底噪值僅為153μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能。
帶寬作為選擇示波器的第一指標，代表了示波器所處的檔次，帶寬更高的示波器可測量上升時間更短的信號。擁有2GHz帶寬的SDS6000 Pro 進一步將示波器的上升時間降低到235ps，可測量上升時間更短的信號。
根據奈奎斯特采樣定律，實際應用時，最好保證采樣頻率為信號最高頻率的2.56～4倍。擁有10GSa/s高采樣率的SDS6000 Pro可以做到在同時打開4個模擬通道時，每個通道采樣率仍然可保持最高的10GSa/s。這避免了同時使用4個通道時因采樣率不足導致的信號失真，使測量結果真實可信。
多功能，廣應用
SDS6000 Pro系列超級熒光示波器作為鼎陽科技的旗艦示波器，具有創新的數字觸發系統，支持豐富的智能觸發、串行總線觸發和解碼，支持搜索、導航、波特圖、電源分析、抖動和眼圖分析等高級分析模式，具備豐富的測量和數學運算功能，可廣泛應用于工程師的測量、測試、研發工作中。
抖動和眼圖分析
SDS6000 Pro支持抖動和眼圖分析選件，通過時鐘恢復對數據進行TIE抖動分析，借助直方圖、抖動時域圖、抖動頻域圖等圖譜分析信號的抖動情況。

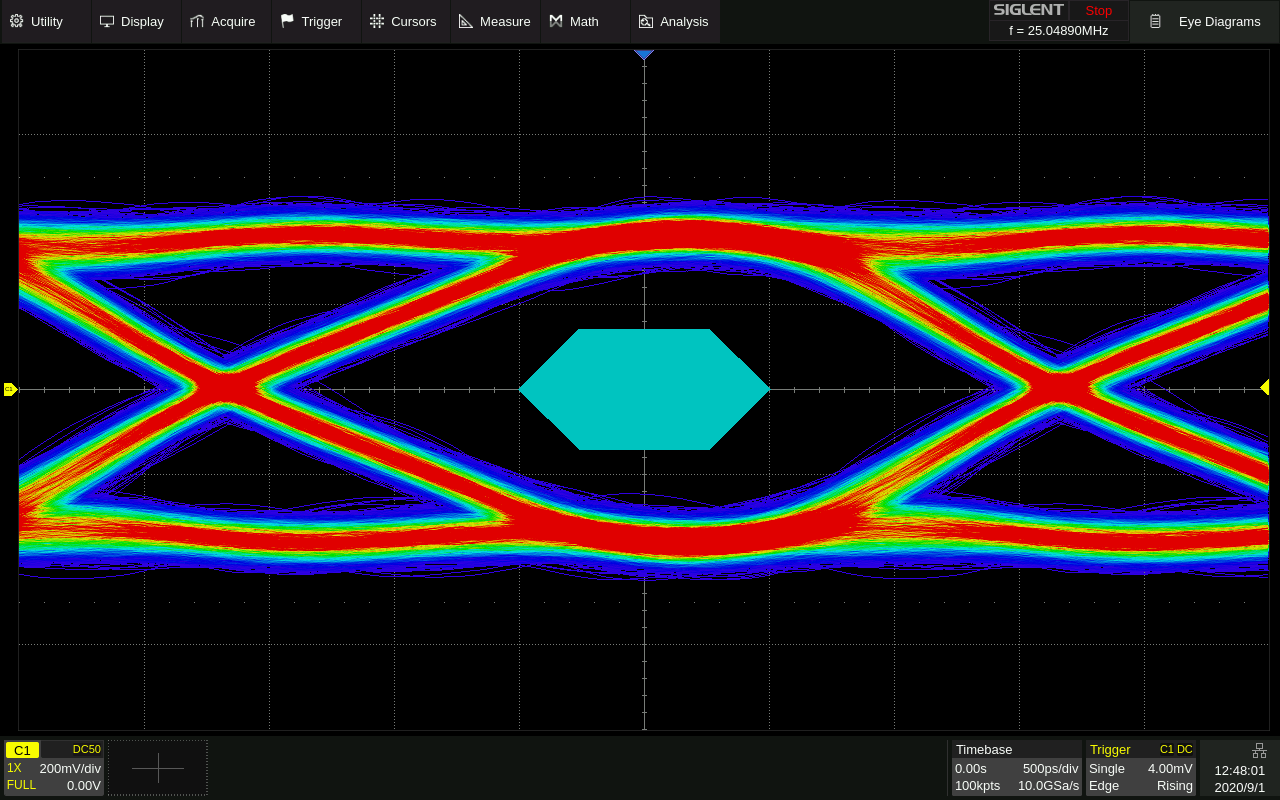

利用余暉功能將捕獲的數據信號顯示為眼圖，通過對眼高、“1”電平、“0”電平、眼寬、眼幅度等11種參數的測量，分析信號的碼間串擾及噪聲影響，可用以改善信號傳輸系統的性能。
串行協議觸發和解碼

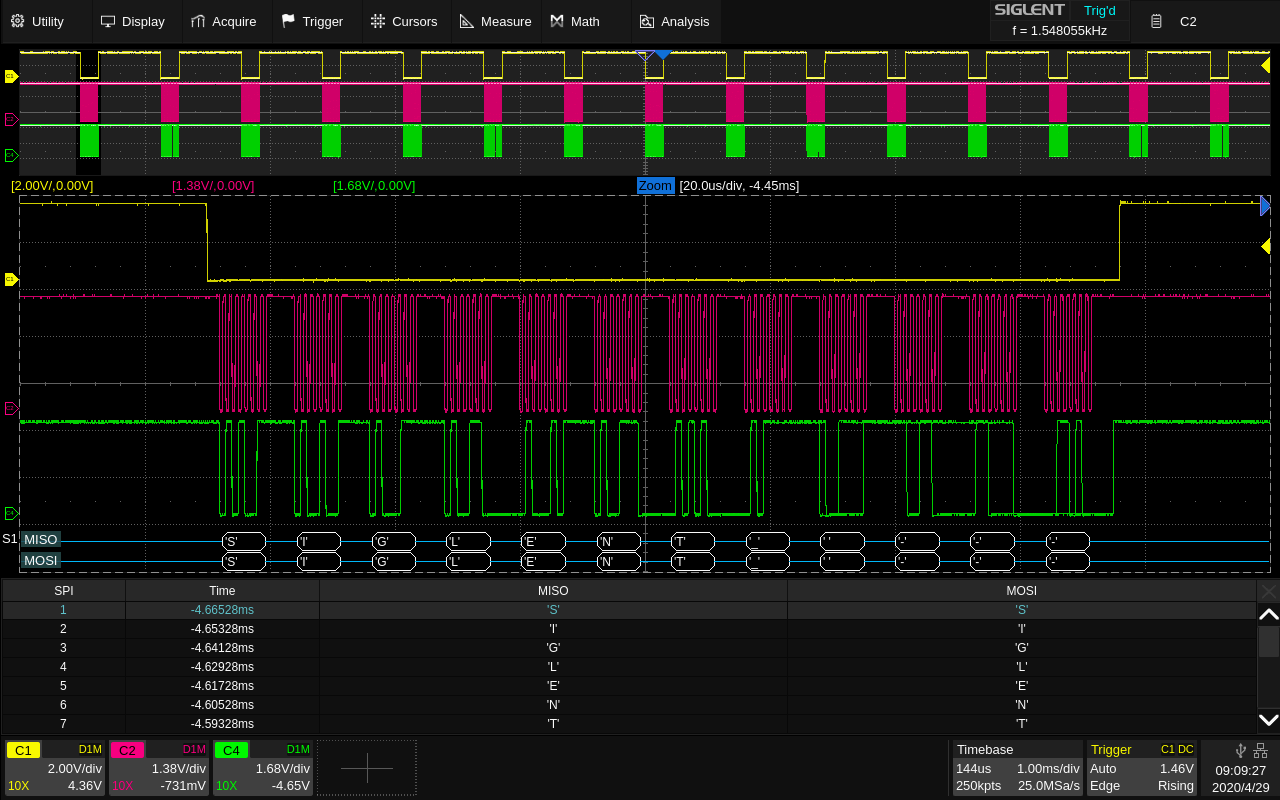

SDS6000 Pro支持串行總線觸發和解碼功能，標配支持IIC、SPI、 UART、 CAN、 LIN，選配支持 CAN FD、FlexRay、IIS、SENT、MIL-STD-1553B和Manchester等多種協議，可應用于汽車電子、物聯網、傳感器、航空航天等領域。
電源分析

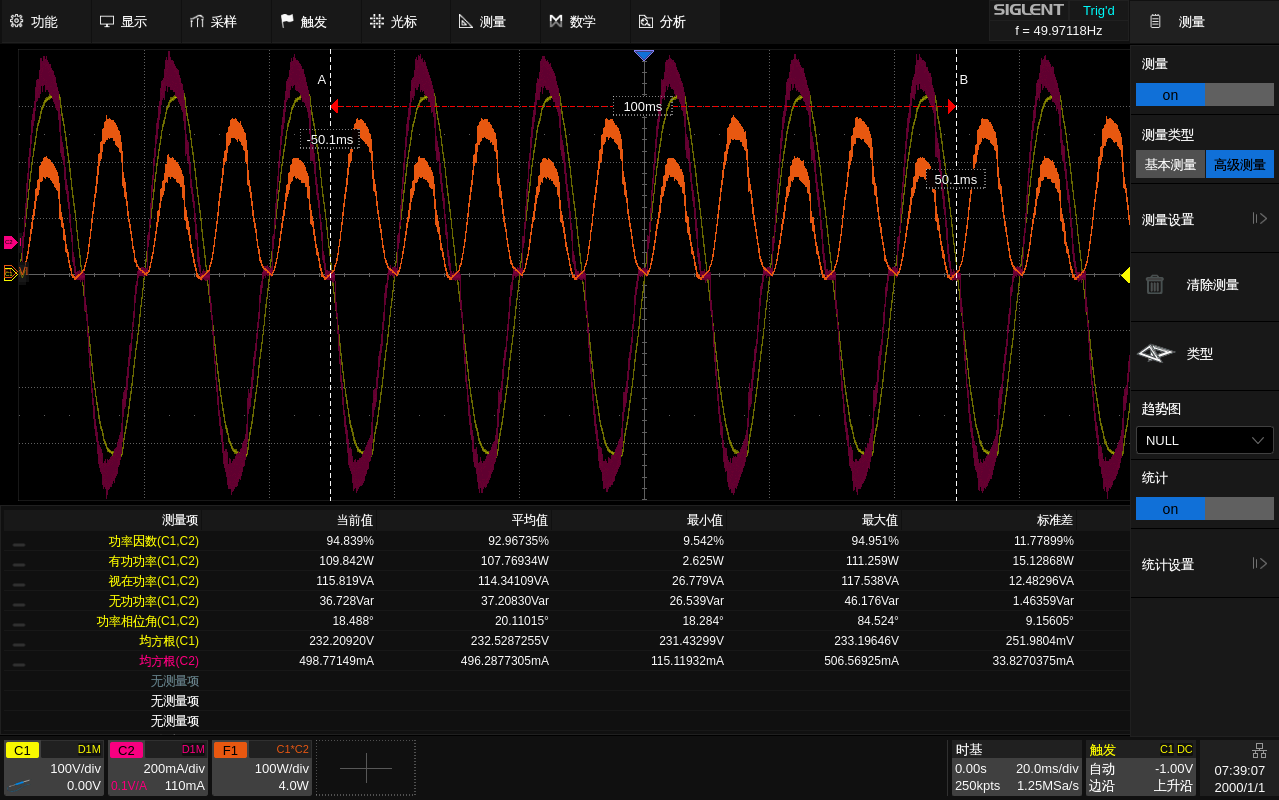

SDS6000 Pro支持電源分析選件，能快捷測量和分析電源領域中的多個項目，如電源質量分析，諧波分析，紋波分析，浪涌電流，開關損耗，瞬變響應，電源抑制比，功率效率等，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域。
鼎陽科技精心打造的國內首款2GHz高帶寬、12-bit高分辨率的SDS6000 Pro示波器新型號，擁有更強大的信號測量功能，可廣泛應用于通訊、半導體、新能源、人工智能、物聯網、汽車電子、醫療電子、消費電子等行業領域。
高分辨率，低底噪
12-bit高分辨率為高速小信號的測量帶來了更多可能性。
高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit下可測得的最小信號幅度為1/4096V，而8-bit只有1/256V。12-bit分辨率可達到傳統8-bit的16倍，這將信號的測量精度提升了一個量級。
高分辨率示波器對本身的底噪要求極高，否則小信號很容易淹沒在噪聲之中。SDS6000 Pro的底噪值僅為153μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能。
高帶寬，高采樣率
帶寬作為選擇示波器的第一指標，代表了示波器所處的檔次，帶寬更高的示波器可測量上升時間更短的信號。擁有2GHz帶寬的SDS6000 Pro 進一步將示波器的上升時間降低到235ps，可測量上升時間更短的信號。
根據奈奎斯特采樣定律，實際應用時，最好保證采樣頻率為信號最高頻率的2.56～4倍。擁有10GSa/s高采樣率的SDS6000 Pro可以做到在同時打開4個模擬通道時，每個通道采樣率仍然可保持最高的10GSa/s。這避免了同時使用4個通道時因采樣率不足導致的信號失真，使測量結果真實可信。
多功能，廣應用
SDS6000 Pro系列超級熒光示波器作為鼎陽科技的旗艦示波器，具有創新的數字觸發系統，支持豐富的智能觸發、串行總線觸發和解碼，支持搜索、導航、波特圖、電源分析、抖動和眼圖分析等高級分析模式，具備豐富的測量和數學運算功能，可廣泛應用于工程師的測量、測試、研發工作中。
抖動和眼圖分析
SDS6000 Pro支持抖動和眼圖分析選件，通過時鐘恢復對數據進行TIE抖動分析，借助直方圖、抖動時域圖、抖動頻域圖等圖譜分析信號的抖動情況。
利用余暉功能將捕獲的數據信號顯示為眼圖，通過對眼高、“1”電平、“0”電平、眼寬、眼幅度等11種參數的測量，分析信號的碼間串擾及噪聲影響，可用以改善信號傳輸系統的性能。
串行協議觸發和解碼
SDS6000 Pro支持串行總線觸發和解碼功能，標配支持IIC、SPI、 UART、 CAN、 LIN，選配支持 CAN FD、FlexRay、IIS、SENT、MIL-STD-1553B和Manchester等多種協議，可應用于汽車電子、物聯網、傳感器、航空航天等領域。
電源分析
SDS6000 Pro支持電源分析選件，能快捷測量和分析電源領域中的多個項目，如電源質量分析，諧波分析，紋波分析，浪涌電流，開關損耗，瞬變響應，電源抑制比，功率效率等，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域。
鼎陽科技精心打造的國內首款2GHz高帶寬、12-bit高分辨率的SDS6000 Pro示波器新型號，擁有更強大的信號測量功能，可廣泛應用于通訊、半導體、新能源、人工智能、物聯網、汽車電子、醫療電子、消費電子等行業領域。
