SDS5000X HD系列高分辨率數字示波器
主要特性
- 帶寬：1GHz,500MHz,350MHz
- 通道數：8/6/4+EXT
- 垂直分辨率：12-bit
- 實時采樣率：最高5 GSa/s
- 波形捕獲率：最高65萬幀/秒
×
SDS5000X HD系列高分辨率數字示波器
高分辨率，滿足更高精度測試需求
12-bit高分辨率ADC采樣，更好地呈現波形細節；
優秀的本底噪聲，1GHz全帶寬下本底噪聲低至140μV
直流增益精度±0.5%
優秀的本底噪聲，1GHz全帶寬下本底噪聲低至140μV
直流增益精度±0.5%
高分辨率，滿足更高精度測試需求
12-bit高分辨率ADC采樣，更好地呈現波形細節；
優秀的本底噪聲，1GHz全帶寬下本底噪聲低至140μV
直流增益精度±0.5%
優秀的本底噪聲，1GHz全帶寬下本底噪聲低至140μV
直流增益精度±0.5%

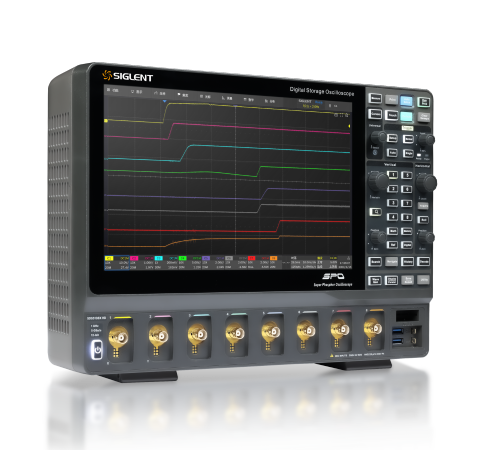

多路信號時序分析，一次完成電源軌測量
現代電子系統中包含不同的芯片、模塊等，不同電路模塊的信號在初始化和工作時可能相互影響，通過上電時序測試，可確保各模塊信號在正確的時間出現，避免信號沖突、干擾，保證系統正常運行。如在通信系統中，收發模塊的上電時序不當，可能造成數據傳輸錯誤。隨著技術的發展，電路的復雜度不斷提高，對上電時序測試也提出了新的挑戰。SDS5000X HD可一次捕獲所有相關信號的上電過程，節省測量時間，提高工作效率，減少因多次測量引入的誤差，對有 8 個以上電源軌的復雜電路，可一次完成測量。
多路信號時序分析，一次完成電源軌測量
現代電子系統中包含不同的芯片、模塊等，不同電路模塊的信號在初始化和工作時可能相互影響，通過上電時序測試，可確保各模塊信號在正確的時間出現，避免信號沖突、干擾，保證系統正常運行。如在通信系統中，收發模塊的上電時序不當，可能造成數據傳輸錯誤。隨著技術的發展，電路的復雜度不斷提高，對上電時序測試也提出了新的挑戰。SDS5000X HD可一次捕獲所有相關信號的上電過程，節省測量時間，提高工作效率，減少因多次測量引入的誤差，對有 8 個以上電源軌的復雜電路，可一次完成測量。
三相電分析
使用八通道示波器進行三相電分析，可以同時連接三相電的各相，對三相電壓、電流信號進行同步測量，能實時準確獲取三相電各相的波形和參數，直接觀察和比較三相電信號的相位關系，確保三相電的相位平衡。借助快速傅里葉變換（FFT）功能，多通道示波器可對三相電壓、電流信號進行諧波分析。選配三相電分析，可以測試三相電機的向量圖，電能質量，進行效率分析等。
三相電分析
使用八通道示波器進行三相電分析，可以同時連接三相電的各相，對三相電壓、電流信號進行同步測量，能實時準確獲取三相電各相的波形和參數，直接觀察和比較三相電信號的相位關系，確保三相電的相位平衡。借助快速傅里葉變換（FFT）功能，多通道示波器可對三相電壓、電流信號進行諧波分析。選配三相電分析，可以測試三相電機的向量圖，電能質量，進行效率分析等。

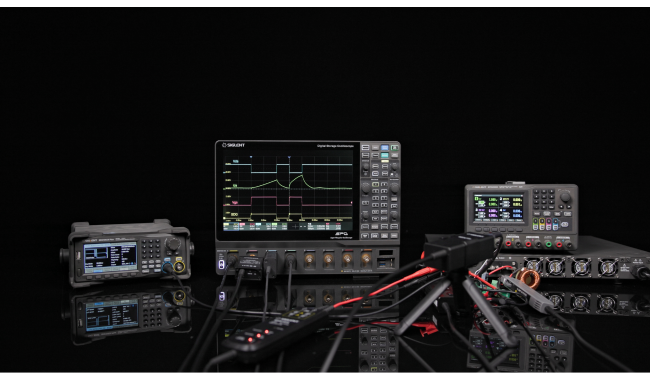

完整的寬禁帶半導體解決方案
鼎陽科技最新八通道示波器和光隔離探頭，補全了寬禁帶半導體測試的最后一塊拼圖。SDS5000X HD的上升時間達到了ps級別，可以捕捉到碳化硅（SiC）、氮化鎵（GaN）的快速變化的波形，分析開關過程中電壓，電流的瞬態變化和開關特性。通過觀察信號的形狀、過沖、振鈴等情況，分析信號的完整性，優化電路設計。
完整的寬禁帶半導體解決方案
鼎陽科技最新八通道示波器和光隔離探頭，補全了寬禁帶半導體測試的最后一塊拼圖。SDS5000X HD的上升時間達到了ps級別，可以捕捉到碳化硅（SiC）、氮化鎵（GaN）的快速變化的波形，分析開關過程中電壓，電流的瞬態變化和開關特性。通過觀察信號的形狀、過沖、振鈴等情況，分析信號的完整性，優化電路設計。
規格參數
| 帶寬 | 350 MHz、500 MHz、1 GHz |
| 實時采樣率 | 5 GSa/s |
| 通道數 | 4/6/8 + EXT |
| 存儲深度 | 2.5 Gpts/ch |
| 波形捕獲率 | 650,000 wfm/s |

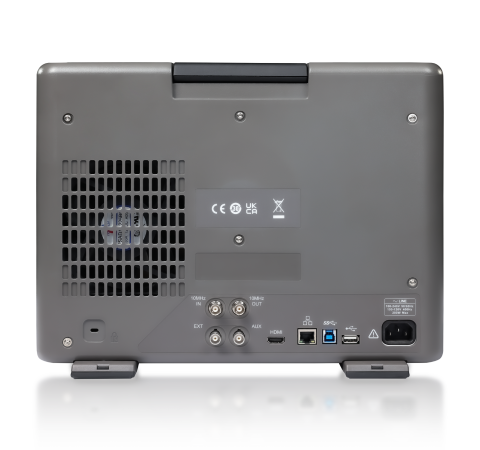

| 接口 | USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, 外觸發 輸入 , 輔助 輸出 (TRIG OUT, PASS/FAIL)，10MHz In, 10MHz Out, HDMI輸出 |
| 數字通道（標配） | 16 路，1.25 GSa/s采樣率,250 Mpts/ch存儲深度 |
| 信號發生器（選配） | 外置單通道USB隔離信號發生器, 最高輸出頻率50 MHz, 采樣率125 MSa/s, 波形長度16 kpts |
| 觸發類型 | 邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、視頻、前提邊沿、第N邊沿、延遲、建立/保持時間、串行觸發 |
| 串行觸發和解碼 | 標配：I2C, SPI, UART, CAN, LIN 選配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (僅解碼), ARINC429 |
| 數據分析和數據處理工具 | 搜索、導航、歷史、模板測試、數字萬用表、波特圖、電源分析 (選配)、三相電分析（選配）、波形直方圖、計數器、雙脈沖自動測量 |
| 探頭 | 500MHz無源探頭, 每通道1套 |
| 測量 | 超過50種參數測量，并支持直方圖、趨勢圖和軌跡圖統計 |
| 屏幕 | 12.1 英寸電容式觸摸顯示屏, 分辨率1280*800 |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
垂直分辨率
價格
SDS5108X HD
1 GHz
8+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥128,680
SDS5058X HD
500 MHz
8+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥95,680
SDS5038X HD
350 MHz
8+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥83,880
SDS5106X HD
1 GHz
6+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥108,680
SDS5056X HD
500 MHz
6+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥83,880
SDS5036X HD
350 MHz
6+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥73,880
SDS5104X HD
1 GHz
4+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥104,680
SDS5054X HD
500 MHz
4+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥79,880
SDS5034X HD
350 MHz
4+EXT
5 GSa/s
65萬幀/秒
2.5 Gpts/ch
12-bit
￥69,880
